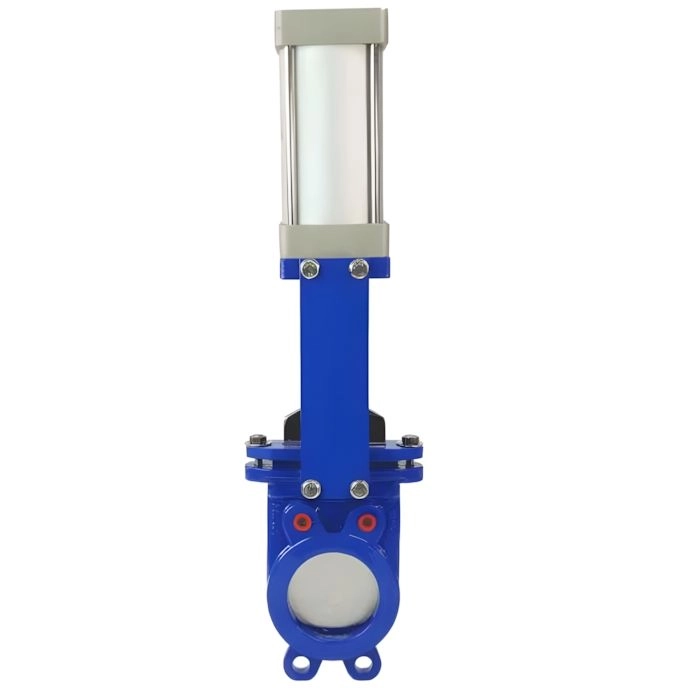

Описание задвижки Benarmo 107-9994
Задвижка Benarmo 107-9994 диаметром 65 мм перекрывает поток рабочей среды в трубопроводе. Запирающая часть перемещается поперек прохода. В клиновой конструкции клин опускается между седлами корпуса, в шиберной проход перекрывает плоский нож. При полном открытии запирающая часть выводится из проходного сечения.
Задвижку используют для:
- полного перекрытия потока;
- отключения отдельного участка трубопровода;
- отсечения рабочей среды при ремонте и обслуживании линии;
- управления потоком в составе трубопроводной системы.
Задвижка работает с водой, паром, газом, нефтепродуктами, суспензиями или другой рабочей средой, разрешенной для конкретной модели. Корпус выполнен из чугуна. Шиберная задвижка устанавливается межфланцевым способом.

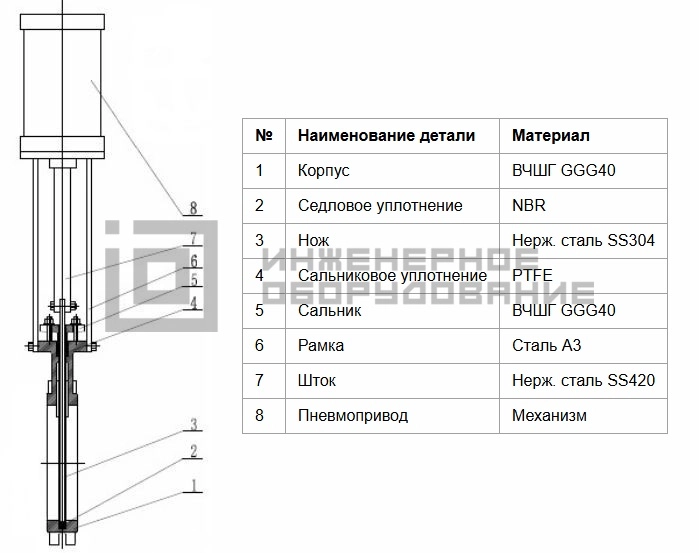

Устройство чугунной задвижки
Основные элементы конструкции: корпус, запирающая часть, шпиндель или шток, уплотнения и узел управления. В шиберной модели запирающую функцию выполняет металлический нож.

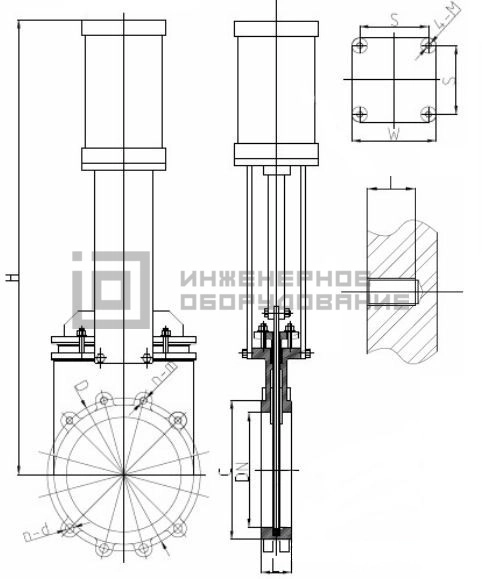

Габаритные размеры
| Артикул | Ду | Ру, МПа | ØD | ØC | L | H | n-m | n-Ød | WxW | SxS | n-М | Т |
| Benarmo_107-9994 | 65 | 16 | 145 | 109 | 46 | 431 | 4-М16 | 2-19 | 75 | 56 | 4-М8 | 10 |
Преимущества задвижек Benarmo
- Полное перекрытие рабочей среды, что повышает безопасность эксплуатации системы.
- Прямолинейный проход при открытом положении.
- Корпус из материала чугуна выдерживает длительную эксплуатацию в агрессивных средах.
- Ручное управление или возможность установки привода.
- Обрезиненный клин.
- Простая установка, не требующая особых навыков и инвентаря.
