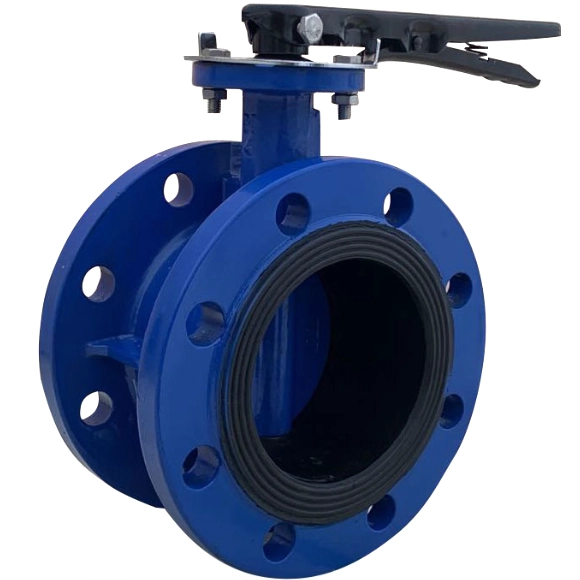

Описание дискового затвора 107-7969 Benarmo
Затвор Benarmo 107-7969 диаметром 65 мм относится к дисковому поворотному типу. Поток перекрывает диск, закрепленный на штоке. При открытии он разворачивается вдоль движения среды, освобождая проход. Для закрытия диск поворачивается примерно на 90° и входит в контакт с уплотнением. Промежуточное положение используют для ограничения расхода только тогда, когда такой режим разрешен для конкретной модели.
Затвор выполняет несколько задач:
- перекрывает движение среды в трубопроводе;
- изолирует отдельный участок сети на время работ;
- позволяет запускать и останавливать подачу;
- ограничивает расход, если конструкция рассчитана на регулирование.
Применяют в системах водоснабжения, отопления, вентиляции, кондиционирования, пожаротушения и технологических трубопроводах. Рабочую среду выбирают с учетом материала корпуса, диска и уплотнения.
Устройство затвора
Основу образует корпус из чугуна, внутри которого расположен поворотный диск. Его положение меняет шток, связанный с рукояткой, редуктором или приводом. Для герметизации используют EPDM, NBR, PTFE и другие материалы, предусмотренные исполнением. Соединение с трубопроводом выполняют через фланцы.
Технические характеристики
| Артикул | 107-7969 |
| Бренд | Benarmo |
| Диаметр, мм | 65 |
| Материал | чугун |
| Тип присоединения | Фланцевое |
| Давление | Ру16 |
| Вес, кг | 7.28 |
| Рабочая температура, °C | от -20 до +140 |
| Тип затвора | Дисковый |
Преимущества затворов Benarmo
- Короткий ход диска от полного открытия до закрытия;
- Небольшая строительная длина;
- Возможность работы с ручным механизмом, редуктором или приводом;
- Выбор материала корпуса, диска и уплотнения под характеристики среды;
- Сохранение герметичности при соблюдении заданных температуры и давления.
