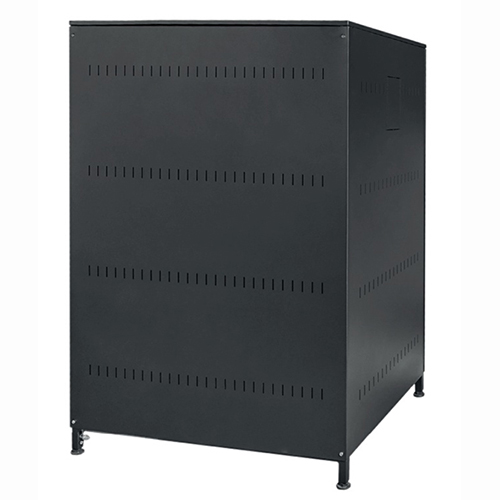

Шкаф S17 MNB Battery для аккумуляторов
Аккумуляторный шкаф S17 MNB предназначен для защищенного размещения источников питания в системах резервного энергоснабжения. Стальной сборно-разборный корпус подходит для помещений с ограниченной площадью, упорядочивает компоновку элементов и снижает риск случайных механических воздействий. АКБ Шкафы применяются там, где важны компактность, доступ к соединениям и удобство обслуживания.
Области применения:
- источники бесперебойного питания;
- серверные и центры обработки данных;
- телекоммуникационные узлы и системы связи;
- промышленные, медицинские и энергетические объекты.
Для унифицированной компоновки на объекте используют шкафы MNB. Батарейный шкаф вмещает четыре уровня размещения и выдерживает суммарную нагрузку до 800 кг.
Особенности батарейного АКБ шкафа S17

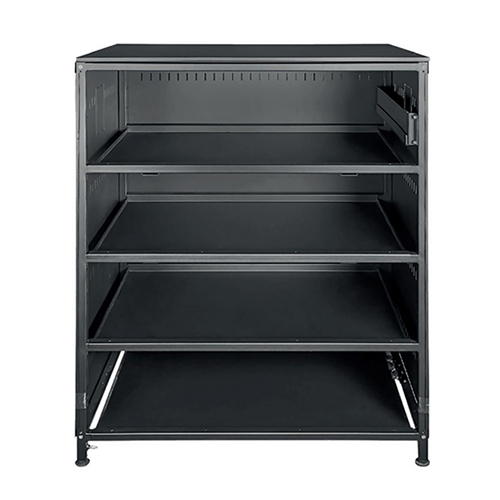

- Каркас и цельнометаллические полки формируют жесткую опору для аккумуляторов. Сборно-разборное исполнение упрощает перевозку, подъем и монтаж в помещении.
- Полезное пространство каждого уровня — 817x548x266 мм. Допустимая нагрузка на одну полку достигает 160 кг.
- Силовой кабель прокладывают в нишах между рамой и боковыми панелями. В верхней части размещена панель под устройство защиты, поэтому коммутационные элементы доступны для осмотра.
Характеристики
| Модель | Габаритные размеры, мм | Габаритные размеры яруса | Свободные габариты нижнего яруса | Нагрузка на ярус | Максимальная нагрузка на шкаф | Количество ярусов | Вес, кг |
| S17 | 895x610x1288 | 817x548x266 | - | 160 | 800 | 4 | 85 |
| S80 | 800x1000x1970 | 755x928x340 | 701x573x306 | 420 | 2000 | 5 | 200 |
| S150 | 1500x800x1800 | 1458x725x306 | 836x700x300 | 450 | 2000 | 5 | 282 |

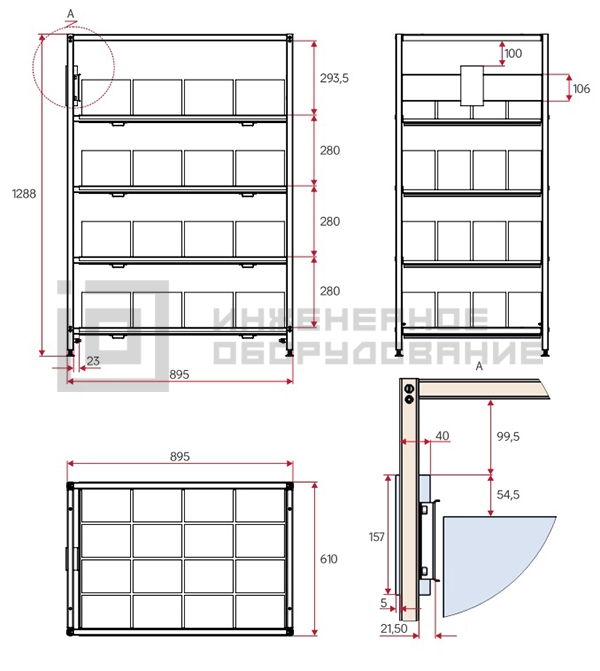

Габаритные размеры и конструкция
