Шкаф S150 MNB Battery для аккумуляторов
Напольный аккумуляторный шкаф S150 MNB предназначен для размещения аккумуляторных блоков в системах бесперебойного и резервного электропитания. Габариты корпуса 1500х800х1800 мм подходят для батарейных групп большой емкости. Пять полок распределяют массу по высоте. Допустимая нагрузка на каждую полку достигает 450 кг, на всю конструкцию — 2000 кг. Сборно-разборное исполнение упрощает доставку и монтаж в техническом помещении. Съемные боковые и задняя стенки, а также верхняя часть крышки открывают доступ к кабельным линиям и контактным узлам. Серия АКБ Шкафов рассчитана на тяжелые системы резервного питания.
Модель применяют:
- в центрах обработки данных и серверных;
- на энергетических и промышленных объектах;
- в телекоммуникационных узлах;
- в комплексах аварийного питания.
При размещении учитывают формат блоков, массу, схему коммутации и доступ к клеммам. Порошковое покрытие защищает стальные элементы от коррозии при эксплуатации. Жесткий каркас выдерживает значительный вес промышленных батарей.
Особенности батарейного АКБ шкафа S150
- Полезная зона полки 1458х725х306 мм рассчитана на протяженные ряды аккумуляторов. Нижний отсек 836х700х300 мм оставляет место для защитной аппаратуры и коммутационных компонентов.
- Перфорированная рама с шагом 16 мм служит для настройки высоты полок. Цельнометаллические опоры передают вес на силовой каркас. Шкафы MNB подходят для компоновок с разным форматом батарей.

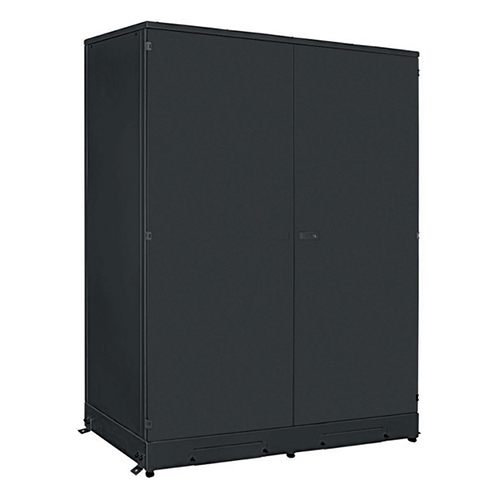

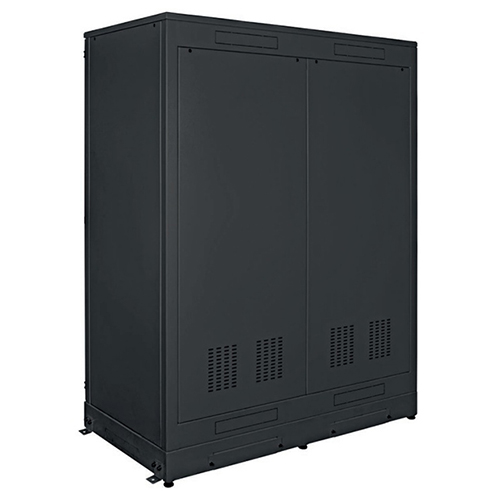

- Батарейный шкаф оснащен фронтальной дверью с усиленным одноточечным замком. Вентиляционные отверстия в задней части поддерживают воздухообмен. Съемные панели ускоряют монтаж кабельных линий, нижний отсек содержит крепление для устройства защиты.
Характеристики
| Модель | Габаритные размеры, мм | Габаритные размеры яруса | Свободные габариты нижнего яруса | Нагрузка на ярус | Максимальная нагрузка на шкаф | Количество ярусов | Вес, кг |
| S17 | 895x610x1288 | 817x548x266 | - | 160 | 800 | 4 | 85 |
| S80 | 800x1000x1970 | 755x928x340 | 701x573x306 | 420 | 2000 | 5 | 200 |
| S150 | 1500x800x1800 | 1458x725x306 | 836x700x300 | 450 | 2000 | 5 | 282 |

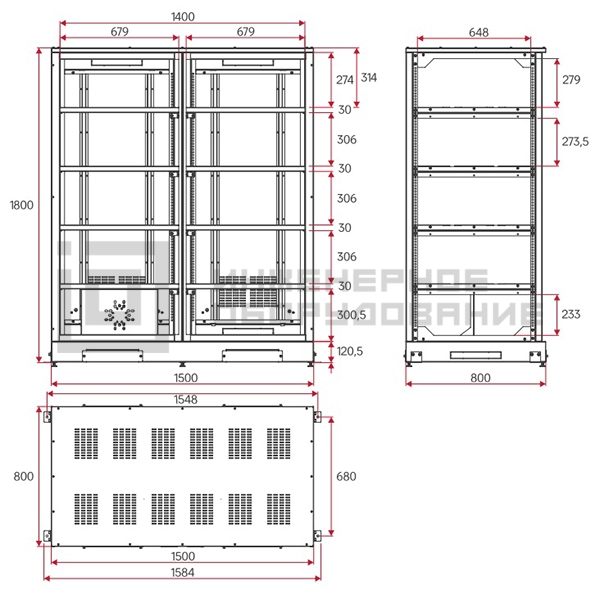

Габаритные размеры и конструкция
