Шкаф S80 MNB Battery для аккумуляторов
Аккумуляторный шкаф S80 MNB предназначен для размещения тяжелых батарейных сборок в системах бесперебойного и резервного питания. Пять ярусов выдерживают до 420 кг каждый, при этом общая допустимая нагрузка на шкаф составляет 2000 кг. Разборная конструкция упрощает перемещение и сборку в техническом помещении. Боковые и задняя стенки снимаются, верхняя часть крышки демонтируется. Это обеспечивает доступ к рабочей зоне для установки АКБ и прокладки соединений.
Батарейный шкаф S80 применяют:
- в центрах обработки данных и серверных;
- на промышленных объектах с мощными ИБП;
- в телекоммуникационных и энергетических системах;
- на объектах с резервным питанием ответственного оборудования.
Шкафы MNB предназначены для организованного размещения аккумуляторов и коммутационных элементов. Компоновку АКБ-шкафов определяют с учетом полезных размеров ярусов, допустимой нагрузки и требуемой емкости батарейной группы.
Особенности батарейного АКБ шкафа S80
- Перфорированная рама с шагом 16 мм позволяет изменять высоту и количество рабочих уровней под выбранную компоновку батарей./li>
- Панель устройства защиты АКБ расположена в нижней части. Свободное пространство нижнего яруса можно использовать для размещения коммутационных элементов и кабельных соединений./li>

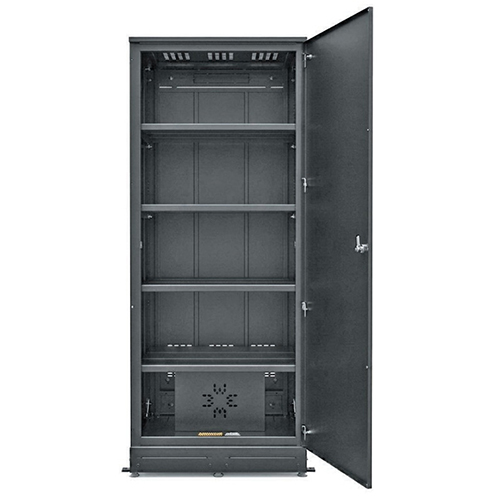

- Фронтальная дверь оснащена усиленным одноточечным замком с ключом. Съемные стенки обеспечивают доступ к внутреннему пространству при установке и обслуживании оборудования.
Характеристики
| Модель | Габаритные размеры, мм | Габаритные размеры яруса | Свободные габариты нижнего яруса | Нагрузка на ярус | Максимальная нагрузка на шкаф | Количество ярусов | Вес, кг |
| S17 | 895x610x1288 | 817x548x266 | - | 160 | 800 | 4 | 85 |
| S80 | 800x1000x1970 | 755x928x340 | 701x573x306 | 420 | 2000 | 5 | 200 |
| S150 | 1500x800x1800 | 1458x725x306 | 836x700x300 | 450 | 2000 | 5 | 282 |

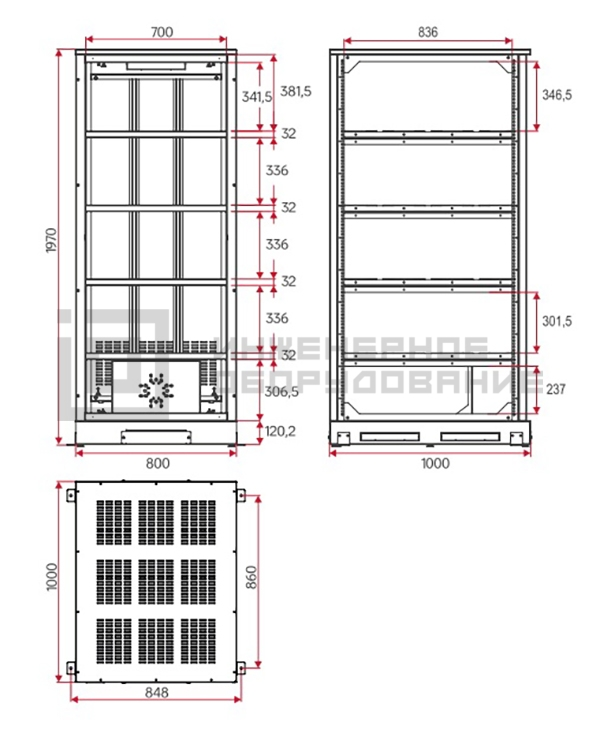

Габаритные размеры и конструкция
