Электрогидравлический привод SKD60 Siemens
Привод SKD60 Siemens представляет собой электрический привод для точного управления клапанами в системах отопления, вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании жидкостей. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия SKD Siemens
SKD (электрогидравлические, 1000 Н, 20 мм ход) – промежуточное решение между SAX и SKB, когда необходима сила более 800 Н, но 2800 Н избыточны. Существует в исполнениях с возвратной пружиной (NC/NO).
Конструкция и принцип работы привода SKD60
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

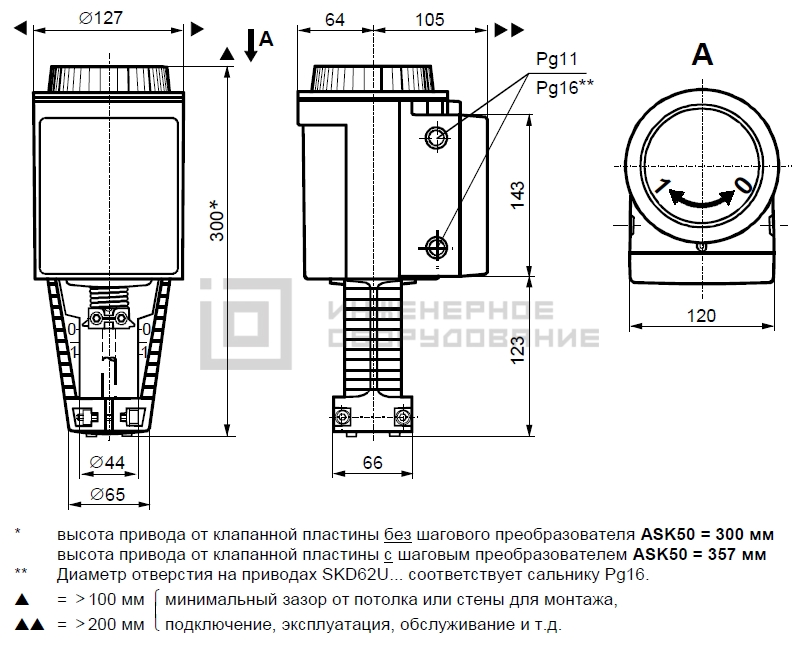

Габаритные размеры привода
Технические характеристики SKD60
| Крутящий момент, Нм | 1000 | Наличие пружинного возврата | нет | Время срабатывания, с | открывание мотором: 30, закрытие пружиной: 15 | Напряжение, В | 24 | Сигнал позиционирования | DC 0...10 В, DC 4...20 мA, 0...1000 Ом | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 300x127x65 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия SKD: 1000 Н при 20 мм, промежуточное решение между SAX и SKB.

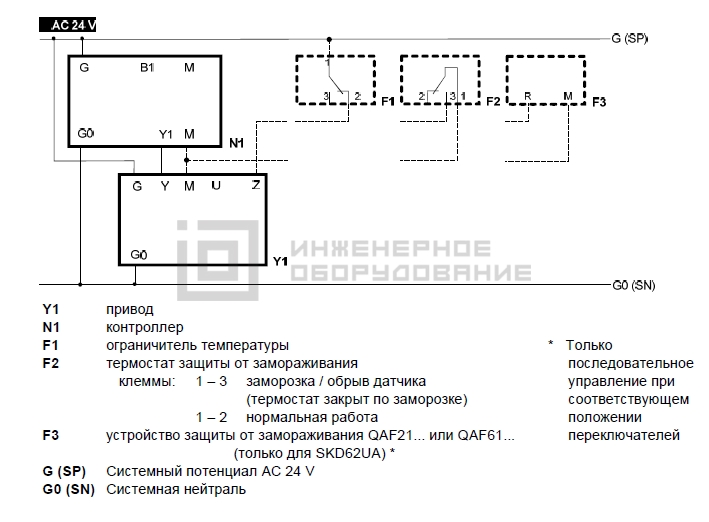

Схема подключения привода
