Привод клапана SAV61P00 Siemens
Привод SAV61P00 Siemens представляет собой электрический привод для точного управления клапанами в системах отопления, вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха и жидкостей. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия SAV Siemens
SAV (линейные, ~500–600 Н) – для 2-ходовых и 3-ходовых клапанов среднего диаметра, в том числе интеллектуальных клапанов (PICV), где не требуется избыточная сила, но важна стабильная и быстрая модуляция потока.
Конструкция и принцип работы привода SAV61P00
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

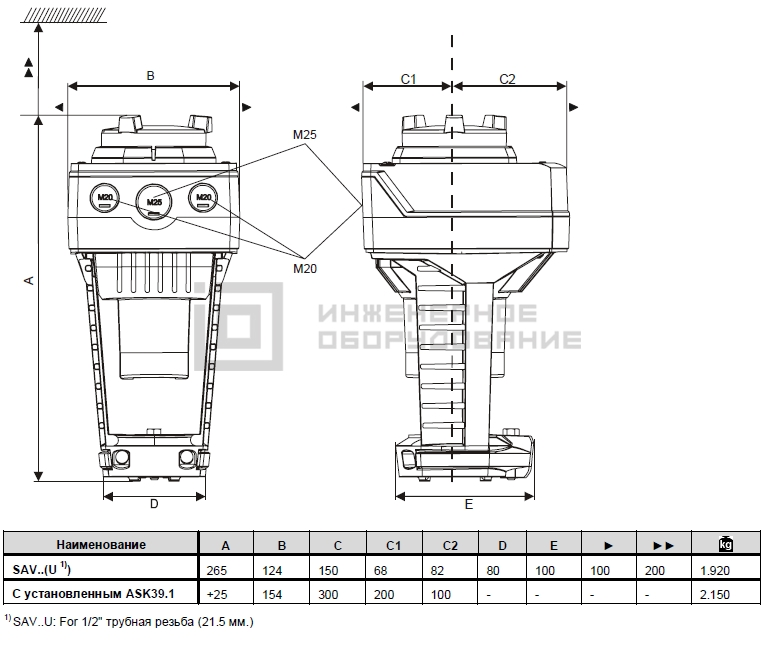

Габаритные размеры привода
Технические характеристики SAV61P00
| Крутящий момент, Нм | 1100 | Наличие пружинного возврата | нет | Время срабатывания, с | 120 | Напряжение, В | 24 | Сигнал позиционирования | DC 0...10 В, DC 4...20 мA, 0...1000 Ом | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 265x124x151 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия SAV: ~500–600 Н при линейном ходе, упрощает управление «умными» клапанами среднего диаметра.

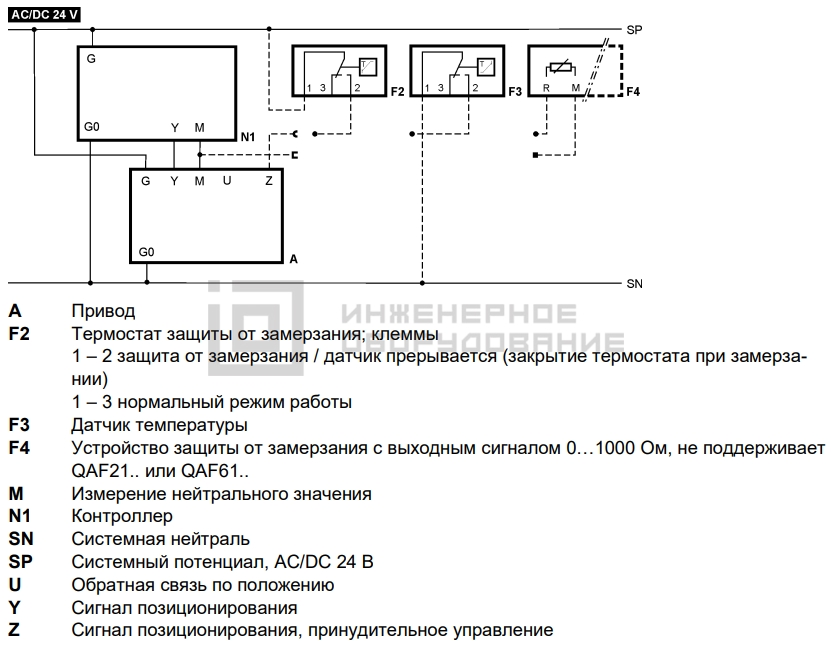

Схема подключения привода
