Электромоторный привод SAY61P03/MO Siemens
Привод SAY61P03/MO Siemens представляет собой электрический привод для точного управления клапанами в системах отопления, вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха и жидкостей. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия SAY Siemens
SAY (линейные, 500 Н, ход ~15 мм) – ориентированы на комбинированные клапаны (PICV) DN40–50, обеспечивают быстрый отклик и нередко оснащаются цифровыми интерфейсами для комплексной автоматики.
Конструкция и принцип работы привода SAY61P03/MO
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

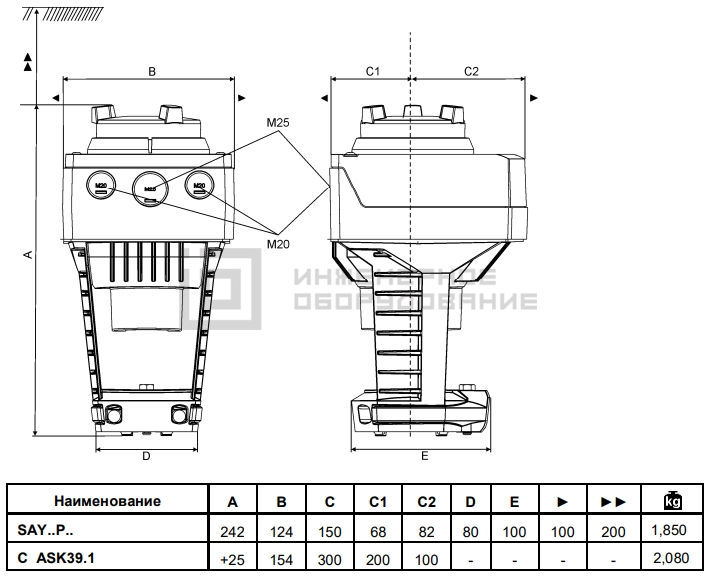

Габаритные размеры привода
Технические характеристики SAY61P03/MO
| Крутящий момент, Нм | 200 | Наличие пружинного возврата | нет | Время срабатывания, с | 30 | Напряжение, В | 24 | Сигнал позиционирования | DC 0...10 В, DC 4...20 мA, 0...1000 Ом | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 242x124x150 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия SAY: 500 Н, 15 мм ход; быстрое регулирование балансировочных клапанов DN40–50.

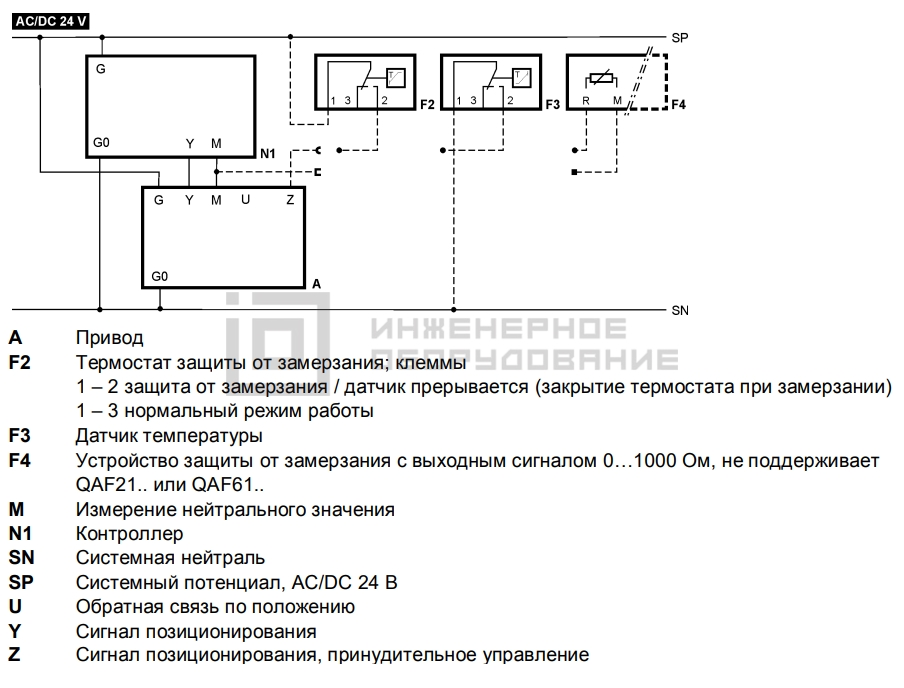

Схема подключения привода
