Что такое электропривод для противопожарных клапанов

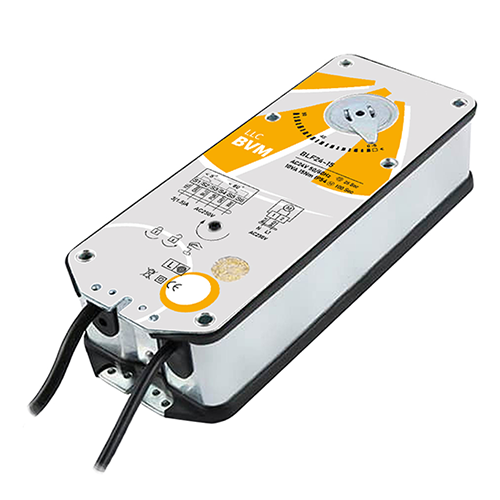

Электропривод BVM BLF24-15 для противопожарных клапанов управляет положением запорного органа по командам пожарной автоматики. В штатном режиме привод противопожарного клапана удерживает запорный орган открытым и сохраняет расчетный воздухообмен в помещении.
Аварийная система пожарной безопасности при фиксации возгорания обесточивает цепь и запускает перевод запорного органа в защитное положение без участия персонала. В исполнении с термодатчиком цепь размыкается при достижении пороговой температуры в воздушном канале. Закрытый огнезадерживающий клапан ограничивает перенос дыма, горячих газов и пламени по воздуховодам.
Чувствительный элемент термодатчика размыкает цепь питания при достижении пороговой температуры в канале. Пружинный возврат освобождает накопленную энергию и быстро поворачивает вал клапана. В конечном положении заслонка перекрывает проходное сечение и изолирует участок сети от смежных отсеков.
Если модель оснащена двумя вспомогательными переключателями, их контакты передают в диспетчеризацию сигналы о крайних положениях. Сигнал закрытия может отключать приточный вентилятор, когда такую блокировку предусматривает проект. Принудительный запуск пружинного механизма происходит мгновенно после разрыва цепи питания, активируемого автоматикой или термодатчиком. Фактическое время возврата зависит от модификации и указывается в характеристиках. Расчетный крутящий момент выбирают с запасом, чтобы механизм преодолел сопротивление уплотнений при тепловом расширении металла.
Основные характеристики BVM BLF24-15
| Бренд | BVM |
| Гарантийный срок | 5 лет / 70000 циклов |
| Вес, кг | 2,6 |
| Температура эксплуатации, С | от -20…до +50 |
| Температура хранения, С | от -40…до +70 |
| Напряжение, В | 24 |
| Управляющий сигнал | 2-х позиционный |
| Влажность, % | от 5…до 95 без конденсации |
| Степень защиты | IP54 |
| Соединительный кабель, м | 1 |
| Угол поворота/макс | от 0...до 90/93 |
| Частота, Гц | 50/60 |
| Рекомендуемая площадь заслонки, м2 | 3 |
| Тип возврата | С возвратной пружиной |
| Крутящий момент, Нм | 15 |
| Размер оси заслонки, мм | квадратный вал 10х10;12х12 |
| Потребляемая мощность (вращение/удержание), Вт | 6,0/2,5 |
| Время поворота (двигатель), сек | <130 |
| Время поворота (пружина), сек | < 30 |
| Уровень шума, дБ | ≤ 50(двигатель); ≤ 62(возврат пружины) |
| Наличие термодатчика | Нет |
| Угол срабатывания вспомогательных переключателей | от 5…до 85 |

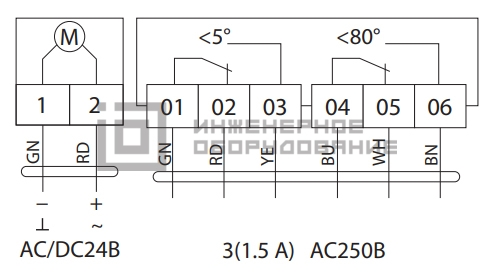

Схема подключения
