Что такое электропривод для воздушных клапанов

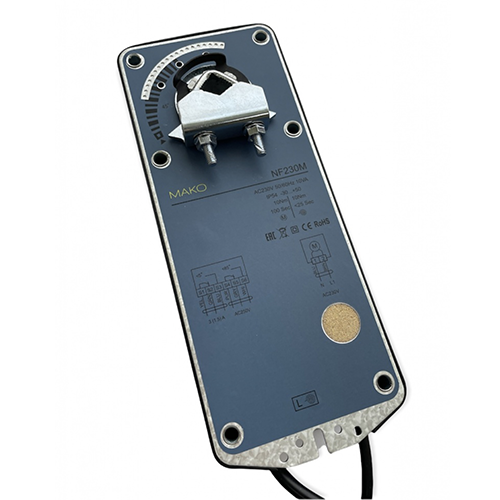

Электропривод MAKO NF230M (10Hm) для воздушных клапанов получает команду контроллера и переводит рабочий орган в нормальное либо защитное положение. Такой электропривод передает вращение через редуктор на вал клапана, поэтому автоматика задает степень его открытия без участия персонала.
Линейка разделена на два функциональных типа. В системах безопасности ставят исполнения с возвратной пружиной. Если питание отключается, пружинный механизм возвращает запорный орган в заданное защитное положение. Модификации без возвратной пружины работают в регулирующих узлах общеобменной вентиляции, где воздушный клапан меняет подачу воздуха. В них реверсивный двигатель поворачивает вал в обоих направлениях по команде контроллера, меняя подачу наружного или рециркуляционного воздуха.
Привод должен уверенно преодолевать трение опор, сопротивление уплотнений и аэродинамическую нагрузку. Недостаточный крутящий момент повышает риск остановки между конечными положениями и нарушает заданный алгоритм работы системы.
Основные характеристики MAKO NF230M (10Hm)
| Бренд | MAKO |
| Вес, кг | 2,7 |
| Температура эксплуатации, С | от -30…до +50 |
| Температура хранения, С | от -40…до +70 |
| Напряжение, В | 230 |
| Управляющий сигнал | 3-х позиционный |
| Влажность, % | от 5…до 95 RH без конденсации |
| Степень защиты | IP54 |
| Угол поворота/макс | от 0…до 90 (макс.95)/настройка от 5…до 85 (5 шаг) |
| Рекомендуемая площадь заслонки, м2 | до 2 |
| Тип возврата | С возвратной пружиной |
| Крутящий момент, Нм | 10 |
| Уровень шума, дБ | двигатель 50 / пружина 62 |
