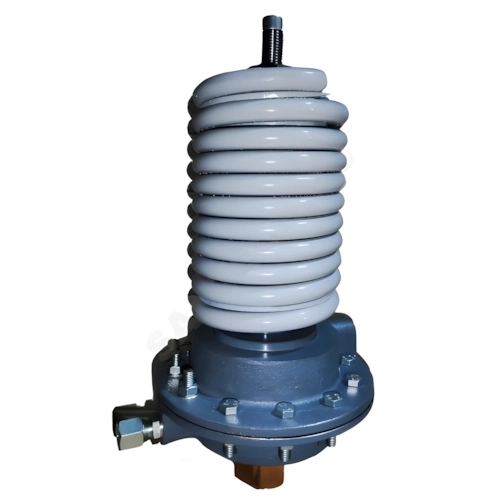

Регулятор перепада давления ЦКО РКВ1011 «до себя»
Регулятор давления ЦКО РКВ1011 удерживает заданное давление перед клапаном. Его изменение воспринимает мембрана, связанная со штоком. Пружина задает уставку, клапан меняет проходное сечение без внешнего питания. При росте давления проход открывается шире, при снижении — уменьшается. Диапазон перепада давления — Рп0.15-1.2 бар, производительность — 410 м³/ч.
Регулятор используют, чтобы:
- поддерживать давление перед клапаном;
- снижать риск опорожнения зависимого контура отопления;
- компенсировать колебания расхода.
Модель применяют в теплоснабжении и тепловых пунктах. Рабочая среда — вода и допустимые растворы гликолей.
Устройство регулятора давления
Фланцевый регулятор узел включает корпус, клапан, мембранный привод, шток, седло и пружинный механизм. Чугунный корпус изготовлен из серого чугуна, седло и конус — из коррозионностойкой стали, мембрана и уплотнения — из EPDM, направляющие — из фторопласта. Диаметр присоединения — 200 мм. Тарелка разгружена от гидростатических сил.
Технические характеристики
| Модель | РКВ1011 |
| Диаметр, мм | 200 |
| Вес, кг | 7.8 |
| Производительность, м3/ч | 410 |
| Диапазон перепада давления | Рп0.15-1.2 |
| Тип | До себя |
Преимущества регуляторов перепада давления ЦКО
- Не требует подключения к электросети. Регулирование выполняется за счёт энергии рабочей среды, что исключает зависимость от стабильности электроснабжения.
- Уставка меняется пружинным механизмом.
- Разгруженная тарелка уменьшает влияние давления среды.
- Чугунный корпус устойчив к коррозии и износу, что гарантирует долгий срок службы.
- Фланцевое присоединение обеспечивает высокую ремонтопригодность, исключает сварочные работы при монтаже и сохраняет герметичность в широком диапазоне температур.
