Привод Сатурн ЭП-МА.100/24

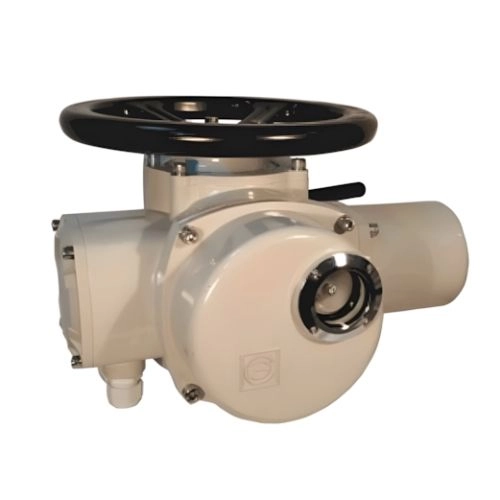

Многооборотный электропривод ЭП-МА.100/24 (038-0879) представляет собой надёжную систему управления, разработанную специально для запорной арматуры. Подходит для широкого спектра промышленных объектов, где требуется автоматизация трубопроводных узлов, включая транспортировку жидких и газообразных сред. Привод Сатурн отличается оптимальным сочетанием компактности, высокой производительности и универсальности, что позволяет использовать его для запорной арматуры разного диаметра и давления.
Устройство и принцип работы
Конструкция электропривода ЭП-МА.100/24 основана на сочетании моторного блока и многоступенчатого редуктора. Привод передаёт крутящий момент на выходной вал, обеспечивая плавное вращение вала запорной арматуры. Управление осуществляется за счёт электродвигателя и встроенной системы контроля положения. При активации, Электропривод совершает несколько оборотов для полного открытия или закрытия проходного канала. Это гарантирует точное позиционирование и высокую надёжность работы в сложных условиях эксплуатации.
Технические характеристики
| Тип привода | Материал корпуса | Скорость вращения шпинделя | Дополнительные функции | Тип присоединения к арматуре ISO05211/DIN3337 | Тип присоединения к арматуре по ОСТ 26-07-763-73 | Напряжение питания | Макс. крутящий момент | Диапазон рабочих температур | Мощность | Степень защиты | Вес |
| многооборотный | Алюминий | 24/об мин | потенциометр | F10 | А | 380 | 100 Нм | - 20...+70°С | 0,26 кВт | IP67 | 23 кг |
Габаритные размеры
| Модель | Тип прис. | L | L1 | Н | Н1 | F | F1 | D |
| ЭП-МА. 100/24 | A, F10 | 382 | 228 | 233 | 87 | 335 | 150 | 300 |
Преимущества электроприводов Сатурн ЭП
- Высокая адаптивность: каждый электропривод Сатурн ЭП легко интегрируется для запорной арматуры различных типов и размеров.
- Надёжность в эксплуатации: корпус защищён от внешних условий, а конструкция оптимизирована для запорной арматуры в сложных условиях.
- Простота обслуживания: требуют минимального техобслуживания благодаря качественным материалам и смазкам.
- Гибкость: каждая модель разработана с учётом специфики объектов, где нужен электропривод для запорной арматуры.
- Универсальность управления: привод поддерживает ручной и дистанционный режимы, обеспечивая гибкую настройку.
Электрическая схема подключения
Технический паспорт Saturn
