Канальный вентилятор CFk 200 VIM Shuft (Шуфт) – современное техническое решение для создания систем вентиляции в круглых каналах приточной и вытяжной вентиляции. Принцип работы центробежного вентилятора основан на преобразовании вращательного движения мотор-колеса в направленный воздушный поток, что обеспечивает высокий напор и стабильное перемещение воздуха в помещениях различного назначения: жилых, общественных, административных и производственных. В основе конструкции лежит использование асинхронного двигателя с внешним ротором, обеспечивающего надёжную работу при статической и динамической балансировке в двух плоскостях.
Вентиляторы Shuft применяются в круглых системах вентиляции, где требуется точная регулировка скорости с помощью пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов SRE.
Линейка CFk VIM – центробежные вентиляторы с разъемным корпусом, изготовленным из композита с улучшенными звукопоглощающими и противоударными свойствами. Здесь применяется мотор-колесо SHUFT с пластиковой или металлической крыльчаткой, что обеспечивает эффективное перемещение воздуха даже в условиях интенсивной эксплуатации. Асинхронный двигатель с внешним ротором, клеммной коробкой IP55 и системой EXTRA COOLING, реализуемой за счёт компактного блока мотор-колеса, оптимизирует охлаждение и продлевает срок службы.
Ниже приведён дополнительный перечень ключевых преимуществ канального вентилятора Shuft:
- Высокая эффективность перемещения воздуха за счёт преобразования кинетической энергии вращения в стабильный воздушный поток.
- Современная система балансировки двигателя и рабочего колеса, обеспечивающая минимальные вибрации.
- Встроенная термозащита с автоматическим перезапуском, повышающая надёжность при длительной эксплуатации.
- Гибкость в регулировании скорости посредством пятиступенчатых трансформаторов или плавных регуляторов, что позволяет адаптировать работу вентилятора к специфическим требованиям вентиляционных систем.

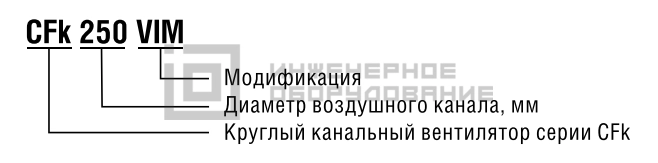

Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/ч |
Максимальный напор, Па |
Напряжение питания, В (50 Гц) |
Мощность, Вт | Рабочий ток, А | Частота вращения, об/мин ном. |
Уровень звуковой мощности, вх./вых./через корпус, дБ(А) |
Температура переме- щаемого воздуха, °С |
| CFk 200 VIM | 960 | 540 | 230 | 150 | 0,7 | 2640 | 71/69/52 | -40...+60 |
Габаритные размеры, мм
Аэродинамические характеристики
Особенности вентиляторов Shuft серии CFk VIM
- Разъемный корпус из композита с улучшенными звукопоглощающими и противоударными свойствами.
- Мотор-колесо SHUFT с пластиковой или металлической крыльчаткой для эффективного перемещения воздуха.
- Система EXTRA COOLING для оптимального охлаждения двигателя.
- Надёжная балансировка двигателя и долговечные шариковые подшипники без необходимости технического обслуживания.
- Применение в круглых системах вентиляции различного назначения.

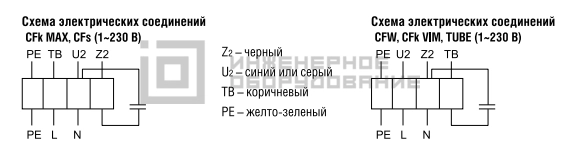

Схема электрического подключения
