Балансировочный клапан 3950000-606005 BROEN
Балансировочный клапан применяют для настройки гидравлического режима системы. Он создает необходимое сопротивление потоку и помогает распределять расход среды между ветвями по расчету. В зависимости от исполнения регулировка выполняется вручную изменением проходного сечения либо автоматически за счет поддержания расхода или перепада давления. Ручной клапан фиксируют в выбранном положении, автоматический реагирует на изменение параметров системы. 3950000-606005 BROEN диаметром 200 мм работает при давлении Ру16 бар и в диапазоне температур среды от -29 до +150 °C, установленном для серии.
Области применения
Балансировочные клапаны используют:
- в системах отопления и теплоснабжения;
- в контурах охлаждения и кондиционирования;
- в системах горячего водоснабжения;
- на стояках и ответвлениях трубопровода;
- для ограничения расхода или стабилизации перепада давления.
Корпус клапана 3950000-606005 BROEN выполнен из стали. Регулирующий элемент изменяет площадь проходного сечения. В ручных моделях его положение задается настроечным механизмом. В автоматических версиях регулирование может выполняться с помощью пружины и мембраны. Конкретная схема зависит от серии. Присоединение - под приварку.
Технические характеристики
| Модель | 3950000-606005 |
| Бренд | BROEN |
| Материал | сталь |
| Тип присоединения | под приварку |
| Диаметр, мм | 200 |
| Вес, кг | 38 |
| Макс. давление в системе, бар | Ру16 |
| Диапазон рабочих температур, °C | от -29 до +150 |
| Диапазон перепада давления | 0,01-1,5 |
| Коэффициент пропускной способности | 422 |
| Размер резьбы, дюйм | 8 |

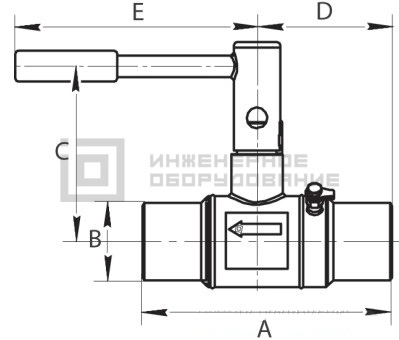

Габаритные размеры
| Модель | DN | A | B | C | D | E |
| 3950000-606005 | 200 | 499 | 219 | 316 | 259 | 488 |
Преимущества клапанов BROEN
- Гидравлическая регулировка участка системы.
- Ограничение расхода по расчетному режиму.
- Ручное управление или автоматическая стабилизация.
- Разные типы присоединения.
- Корпуса из латуни, чугуна или стали.
- Контроль перепада давления и расхода у моделей с измерительными штуцерами.
