Балансировочный клапан 003Z2332R Ридан
Балансировочный клапан применяют для настройки гидравлического режима системы. Он создает необходимое сопротивление потоку и помогает распределять расход среды между ветвями по расчету. В зависимости от исполнения регулировка выполняется вручную изменением проходного сечения либо автоматически за счет поддержания расхода или перепада давления. Ручной клапан фиксируют в выбранном положении, автоматический реагирует на изменение параметров системы. 003Z2332R Ридан диаметром 20 мм работает при давлении Ру16 бар и в диапазоне температур среды от 0 до +120 °C, установленном для серии.
Области применения
Балансировочные клапаны используют:
- в системах отопления и теплоснабжения;
- в контурах охлаждения и кондиционирования;
- в системах горячего водоснабжения;
- на стояках и ответвлениях трубопровода;
- для ограничения расхода или стабилизации перепада давления.

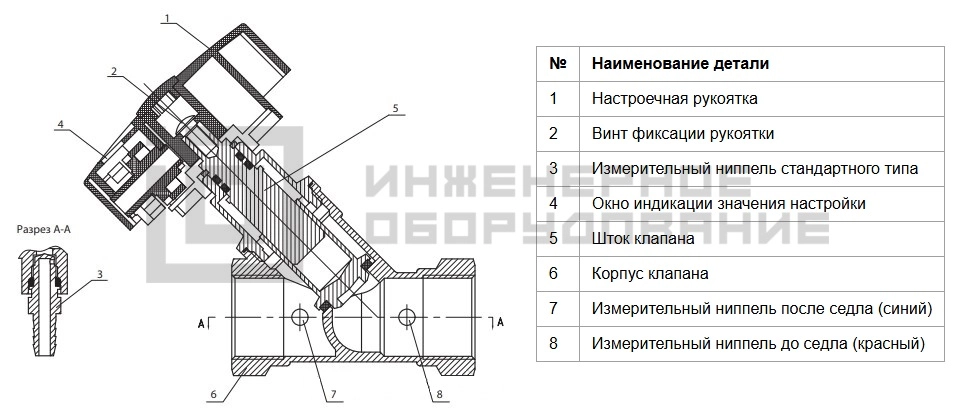

Устройство балансировочного клапана
Корпус клапана 003Z2332R Ридан выполнен из латуни. Регулирующий элемент изменяет площадь проходного сечения. В ручных моделях его положение задается настроечным механизмом. В автоматических версиях регулирование может выполняться с помощью пружины и мембраны. Конкретная схема зависит от серии. Присоединение - внутренняя резьба.
Технические характеристики
| Модель | 003Z2332R |
| Бренд | Ридан |
| Материал | латунь |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 20 |
| Макс. давление в системе, бар | Ру16 |
| Диапазон рабочих температур, °C | от 0 до +120 |
| Коэффициент пропускной способности | 6 |
| Размер резьбы, дюйм | 3/4 |

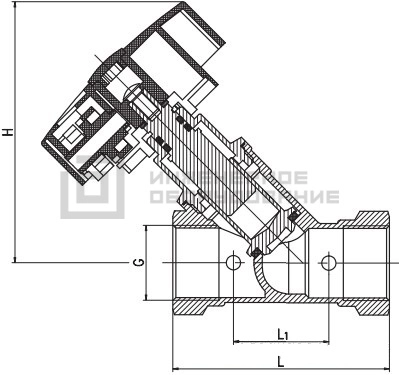

Габаритные размеры
| Модель | DN | G | L | H | SW |
| 003Z2332R | 20 | 3/4 | 75 | 33 | 88 |
Преимущества клапанов Ридан
- Гидравлическая регулировка участка системы.
- Ограничение расхода по расчетному режиму.
- Ручное управление или автоматическая стабилизация.
- Разные типы присоединения.
- Корпуса из латуни, чугуна или стали.
- Контроль перепада давления и расхода у моделей с измерительными штуцерами.
