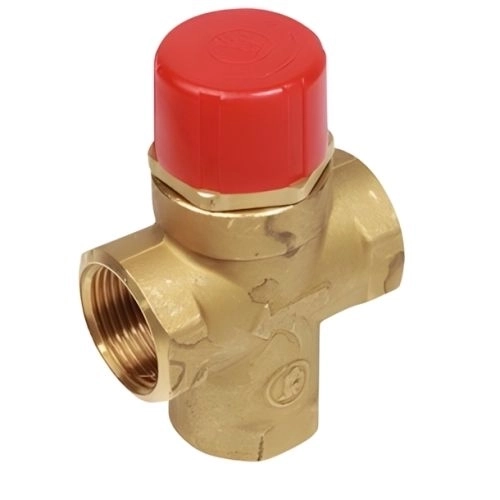

Смесительный клапан R298N Giacomini
Термостатический смесительный клапан R298N Giacomini диаметром 20 мм меняет соотношение потоков, чтобы на выходе получить среду с заданной температурой. За положение затвора отвечает чувствительный элемент: он реагирует на температуру смешанной воды и корректирует подачу горячего и холодного потоков. Рабочее давление — Ру10 бар, диапазон рабочих температур — от -10 до 90°C.
Области применения
Смесительные клапаны используют:
- в системах отопления для изменения температуры теплоносителя;
- в горячем водоснабжении для смешения горячей и холодной воды;
- в отопительных и охлаждающих контурах с узлами смешения;
- в системах теплого пола и схемах с водонагревателями, когда это предусмотрено для конкретной серии.
Устройство смесительного клапана
Корпус клапана выполнен из латуни. Термостатические модели оснащаются чувствительным элементом, пружинами и затвором, который изменяет подачу воды без команды от внешнего привода. К трубопроводу клапан присоединяется через внутреннюю или наружную резьбу либо фланцы. Допустимые среда, температура и давление определяются характеристиками конкретной модели.
Технические характеристики
| Модель | R298N |
| Материал | латунь |
| Диаметр, мм | 20 |
| Вес, кг | 0.5 |
| Макс. давление в системе, бар | Ру10 |
| Диапазон рабочих температур, °C | от -10 до 90 |
| Размер резьбы, дюйм | 3/4 |
| Диаметр, мм | 20 |
| Коэффициент пропускной способности | 2,17 |
Габаритные размеры
| Модель | DN | G | A | B | C | D |
| R298Y024 | 20 | 3/4” | 30 | 30 | 38 | 57 |
Преимущества смесительных клапанов Giacomini
- Управление температурой потока за счет смешения сред.
- Автономная корректировка температуры у термостатических моделей.
- Ручное управление или подключение привода у поворотных версий.
- Латунный корпус, устойчивый к условиям водяных систем.
- Резьбовые и фланцевые варианты соединения для различных систем.
- Применение в отоплении, ГВС и смесительных узлах.
- Снижает затраты на отопление/охлаждение за счет рационального использования энергии.
