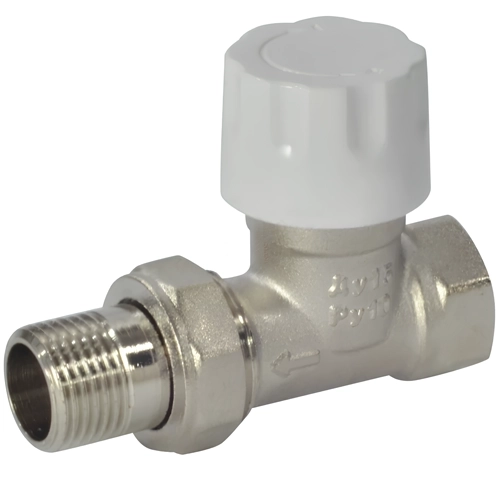

Термостатический клапан 022-5061 Ogint
Термостатический клапан 022-5061 Ogint диаметром 15 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтрубные и однотрубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 15 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.
Устройство термостатического клапана
Прямой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют внутреннюю резьбу.
Технические характеристики
| Модель | 022-5061 |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 15 |
| Вес, кг | 0,2 |
| Конструкция клапана | Прямой |
| Тип системы отопления | двухтрубная и однотрубная |
| Инженерная система | Отопление |
| Конструкция клапана | Прямой |
| Номенклатурный номер | 022-5061 |
| Рабочее давление, бар | 10 |
| Функция преднастройки | Нет |
| Элемент термостатический, присоединение | гайка М30х1,5 |
Габаритные размеры
| Ду | А, мм | B, мм | С, мм | Н, мм | Ду | А, мм | B, мм | С, мм | D, мм |
| 15 | 25 | 52 | 14 | 48 | 15 | 14 | 52 | 23,5 | 39 |
| 20 | 26,5 | 53,5 | 17,5 | 48 | 20 | 17,5 | 57 | 27 | 39 |
Преимущества термостатического клапана Ogint
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
