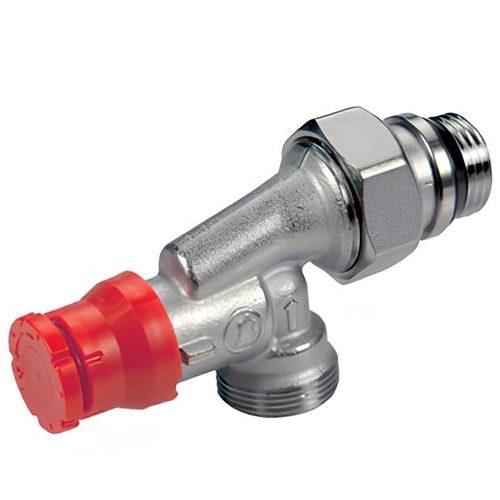

Термостатический клапан R415PTG Giacomini
Термостатический клапан R415PTG Giacomini диаметром 15 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтрубные и однотрубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 15 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.
Устройство термостатического клапана
Угловой осевой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют наружную резьбу.
Технические характеристики
| Модель | R415PTG |
| Тип присоединения | наружная резьба |
| Диаметр, мм | 15 |
| Вес, кг | 0,203 |
| Конструкция клапана | угловой осевой |
| Тип системы отопления | двухтрубная и однотрубная |
| Инженерная система | Отопление |
| Исполнение клапана | с преднастройкой, штуцер с герметичной прокладкой |
| Конструкция клапана | Угловой осевой |
| Номенклатурный номер | 022-7279 |
| Покрытие | хром |
| Рабочее давление, бар | 10 |
| Элемент термостатический, присоединение | клипсовое clip-clap Giacomini |

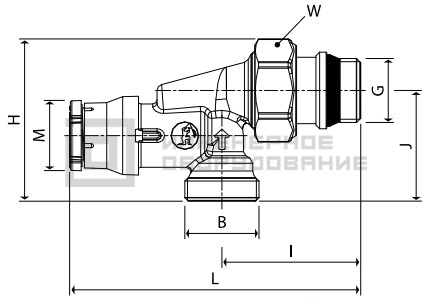

Габаритные размеры
| Тип | Артикул | GxB | А, мм | I, мм | J, мм | К, мм | L, мм | М, мм | W, мм |
| R401PTG | R401PX032 | 3/8"x3/8" | 59 | 53 | 22 | 22 | 66 | 23 | 27 |
| R401PX033 | 1/2"х1/2" | 63 | 57 | 27 | 27 | 72 | 23 | 30 | |
| R401PX034 | 3/4"x3/4" | 61 | 61 | 25 | 32 | 79 | 23 | 38 | |
| R402PTG | R402PX032 | 3/8"x3/8" | 59 | 56 | 15 | 22 | 85 | 23 | 27 |
| R402PX033 | 1/2"х1/2" | 60 | 60 | 17 | 27 | 93 | 23 | 30 | |
| R402PX034 | 3/4"x3/4" | 65 | 56 | 21 | 32 | 82 | 23 | 38 | |
| R415PTG | R415РХ042 | 1/2"х16 | 53 | 45 | 36 | - | 95 | 23 | 30 |
Преимущества термостатического клапана Giacomini
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
