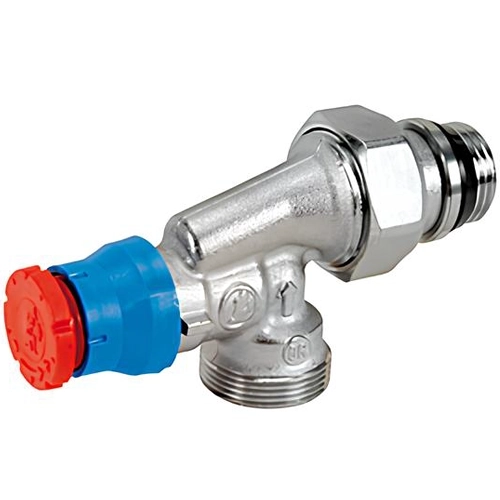

Термостатический клапан R415TG Giacomini
Термостатический клапан R415TG Giacomini диаметром 15 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтрубные и однотрубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 15 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.
Устройство термостатического клапана
Угловой осевой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют внутреннюю резьбу.
Технические характеристики
| Модель | R415TG |
| Материал | латунь |
| Тип присоединения | внутренняя резьба |
| Диаметр, мм | 15 |
| Вес, кг | 0,22 |
| Конструкция клапана | угловой осевой |
| Тип системы отопления | двухтрубная и однотрубная |
| Диапазон перепада давления | 1,4 |
| Инженерная система | Отопление |
| Исполнение клапана | штуцер с герметичной прокладкой |
| Конструкция клапана | Угловой осевой |
| Номенклатурный номер | 022-1471 |
| Покрытие | хром |
| Пропускная способность, м3/ч | 1,26 |
| Рабочее давление, бар | 10 |
| Температура теплоносителя максимальная, °C | 110 |
| Функция преднастройки | Нет |
| Элемент термостатический, присоединение | клипсовое clip-clap Giacomini |

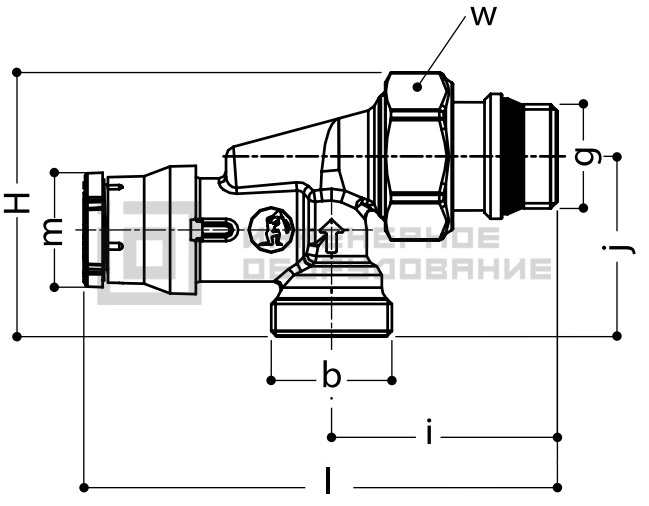

Габаритные размеры
| Тип | КОД | GxB | H, мм | I, мм | J, мм | L, мм | M, мм | W, мм |
| R431TG | R431X032 | 3/8”x16 | 75 | - | 21 | 74 | 42 | 30 |
| R431X033 | 1/2”x16 | 75 | 53 | 21 | 74 | 42 | 30 | |
| R431X034 | 1/2”x18 | 75 | 53 | 21 | 74 | 42 | 30 | |
| R432TG | R432X032 | 3/8”x16 | 79 | 51 | 17 | 74 | 42 | 30 |
| R432X033 | 1/2”x16 | 79 | 51 | 17 | 75 | 42 | 30 | |
| R432X034 | 1/2”x18 | 79 | - | 17 | 76 | 42 | 30 | |
| R415TG | R415X033 | 1/2”x1/2” | 53 | 53 | 36 | 106 | 23 | 30 |
| R415X042 | 1/2”x16 | 53 | 45 | 36 | 94 | 23 | 30 | |
| R415X043 | 1/2”x18 | 53 | 45 | 37 | 94 | 23 | 30 | |
| R435TG | R435X033 | 1/2”x1/2” | 53 | 53 | 36 | 124 | 42 | 30 |
| R435X042 | 1/2”x16 | 53 | 45 | 36 | 113 | 42 | 30 | |
| R435X043 | 1/2”x18 | 53 | 45 | 37 | 113 | 42 | 30 | |
| R411TG | R411X032 | 3/8”x16 | 56 | 53 | 21 | 66 | 23 | 30 |
| R411X033 | 1/2”x16 | 56 | 53 | 21 | 66 | 23 | 30 | |
| R411X034 | 1/2”x18 | 56 | 53 | 21 | 66 | 23 | 30 | |
| R412TG | R412X032 | 3/8”x16 | 60 | 51 | 17 | 74 | 23 | 30 |
| R412X033 | 1/2”x16 | 60 | 51 | 17 | 75 | 23 | 30 | |
| R412X034 | 1/2”x18 | 60 | 51 | 17 | 76 | 23 | 30 |
Преимущества термостатического клапана Giacomini
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
