Термостатический клапан R440N Giacomini
Термостатический клапан R440N Giacomini диаметром 15 мм управляет потоком теплоносителя через радиатор. Термоголовка передает усилие на шток, тот смещает регулирующий элемент и меняет проходное сечение. Когда расход снижается, радиатор отдает меньше тепла; при увеличении потока теплоотдача растет. Сам клапан температуру воздуха не измеряет: за это отвечает совместимая термоголовка.
Клапан выполняет несколько задач:
- меняет расход теплоносителя через радиатор;
- помогает поддерживать выбранную температуру в комнате;
- ограничивает поток у версий с преднастройкой;
- позволяет настроить работу радиатора под схему отопления.
Такие клапаны ставят в двухтубные системы водяного отопления, в том числе насосные. Совместимость с радиатором определяют по типоразмеру 15 мм, резьбе и схеме подключения. Верхняя рабочая температура находится в пределах 95–120 °C.

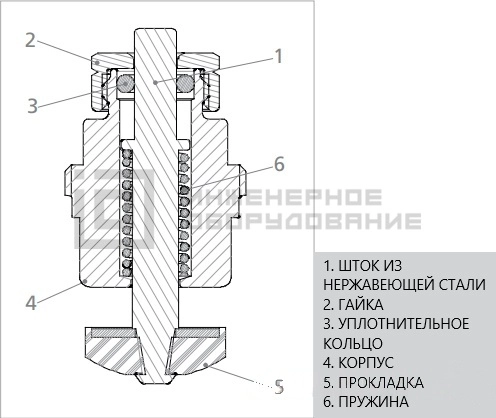

Устройство термостатического клапана
Угловой осевой клапан собран на латунном корпусе. Внутри находятся седло, шток, пружина, регулирующий элемент и уплотнения. В отдельных сериях шток и пружина выполнены из стали. Для подключения применяют наружную резьбу.
Технические характеристики
| Модель | R440N |
| Материал | латунь |
| Тип присоединения | наружная резьба |
| Диаметр, мм | 15 |
| Вес, кг | 0,324 |
| Конструкция клапана | угловой осевой |
| Тип системы отопления | двухтрубная |
| Диапазон настройки Kv клапана, м3/ч | 0,29-1,09 |
| Диапазон перепада давления | 1,4 |
| Инженерная система | Отопление |
| Исполнение клапана | с преднастройкой, трубка L=450мм |
| Конструкция клапана | Угловой осевой |
| Номенклатурный номер | 022-0596 |
| Покрытие | хром |
| Пропускная способность, м3/ч | 1,18 |
| Рабочее давление, бар | 10 |
| Температура теплоносителя максимальная, °C | 110 |
| Функция преднастройки | Есть |
| Элемент термостатический, присоединение | клипсовое clip-clap Giacomini |
Габаритные размеры
| Код | GxB | I, мм | H, мм | J, мм | L, мм | C, мм | M, мм | W |
| R440NX032 | 1/2"x16 | 35 | 77 | 31 | 133 | 56 | 42 | 42 |
Преимущества термостатического клапана Giacomini
- Регулирует поток теплоносителя через радиатор.
- Работает с совместимой термостатической головкой.
- Имеет латунный корпус, что обеспечивает долгий срок службы.
- Подходит для разных схем отопления в зависимости от модели.
- Представлен в прямом, угловом и угловом осевом исполнении.
