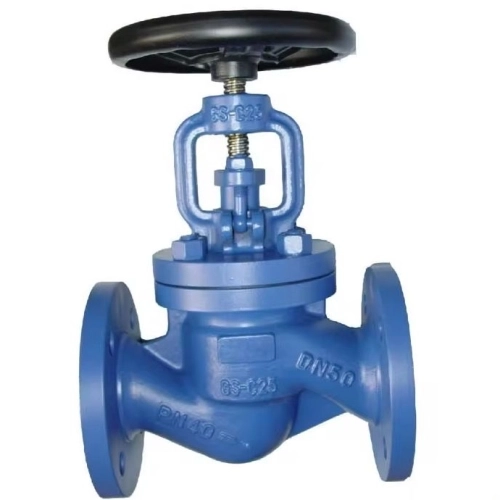

Описание запорного клапана R3240 Tecofi
Запорный клапан R3240 Tecofi диаметром 50 мм перекрывает или открывает поток рабочей среды в трубопроводе. Вращение маховика передается шпинделю: запирающий элемент движется вдоль оси, прижимается к седлу либо отходит от него. Так клапан изолирует нужный участок системы.
Клапаны используют, чтобы:
- перекрывать подачу рабочей среды;
- отключать линии для ремонта;
- разделять участки трубопровода.
Области применения
- системы водоснабжения и отопления;
- тепловые пункты;
- промышленные и технологические сети.
Устройство запорного клапана
Основные элементы — корпус, крышка, седло, затвор, шпиндель, маховик и уплотнения. Материал корпуса — чугун GG25.
Технические характеристики
| Модель | R3240 |
| Бренд | Tecofi |
| Материал | чугун GG25 |
| Тип присоединения | Фланцевое |
| Диаметр, мм | 50 |
| Вес, кг | 14.7 |
| Макс. давление в системе, бар | Ру16 |
| Размер резьбы, дюйм | 2 |

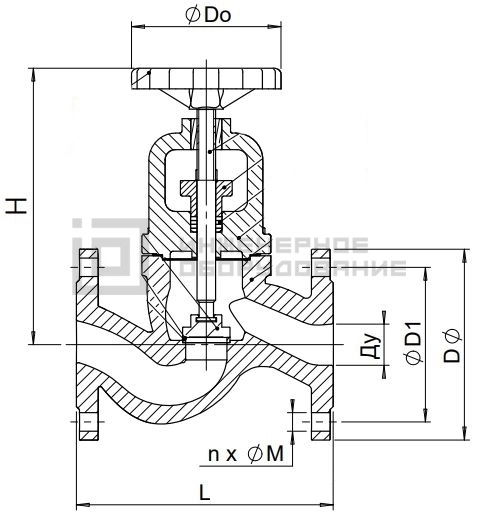

Габаритные размеры
| Модель | Ду | L | ØD | ØD1 | ØDo | H | n x ØM |
| R3240-0050 | 50 | 230 | 165 | 125 | 140 | 261,5 | 4 x 19 |
Преимущества запорных клапанов Tecofi
- Ручное управление без внешнего питания.
- Латунные, чугунные и стальные исполнения, выдерживают длительную эксплуатацию в агрессивных средах.
- Применение при разных температурах и рабочем давлении.
- Возможность перекрывать поток без изменения схемы трубопровода.
- Простая установка, не требующая особых навыков и инвентаря.
