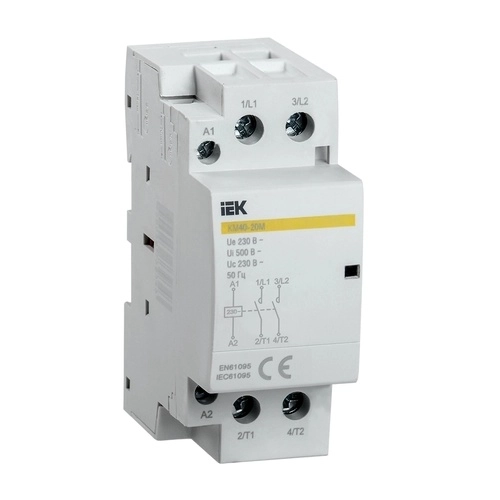

Описание модульного контактора КМ40-20М A IEK
Контактор КМ40-20М A IEK по команде включает или отключает нагрузку. Он устанавливается в модульный щит и работает как силовое устройство. Катушка получает питание и переводит контакты в рабочее положение. После снятия команды они возвращаются в исходное состояние.
Номинальный ток исполнения составляет 40 А. Рабочее напряжение — 220 В. Число полюсов — 2. Предусмотрено Нет вспомогательных контактов. Контактор переключает нагрузку, но не защищает линию от аварий. Для перегрузки и короткого замыкания нужен отдельный защитный аппарат.
Модульные контакторы KM используют там, где нагрузку нужно запустить дистанционно или автоматически. Сигнал от реле, таймера или контроллера запускает коммутацию силовой линии. Это позволяет автоматизировать оборудование без ручного переключения питания.
Назначение
- освещения и электронагревателей;
- вентиляции и кондиционирования;
- слабоиндуктивного оборудования;
- систем с таймерами, реле и контроллерами;
- отдельных схем, где подключен электродвигатель подходящей мощности.
Технические характеристики
| Серия | КМ |
| Количество полюсов | 2 |
| Количество модулей DIN | 2 |
| Категория применения | AC-1(AC-7a)/AC-3(AC-7b) |
| Размеры (ШхВхГ), мм | 36x83,5x68 |
| Номинальная мощность двигателя, кВт | 3,7 |
| Ток, А | 40 |
| Тип напряжения управления | AC |
| Напряжение катушки, В | 230 |
| Механическая износостойкость, млн. циклов | 0,1 |
| Электрическая износостойкость, млн. циклов | 0,15 |
| Рабочая температура окружающей среды, °C | от -5 до +40 |
| Напряжение, В | 220 |
| Количество силовых НО / НЗ контактов | 2НО |
| Количество вспомогательных НО / НЗ контактов | Нет |
| Способ монтажа | DIN-рейка |
| Степень защиты | IP20 |
| Исполнение | Нереверсивный |
| Масса, кг | 0,234 |

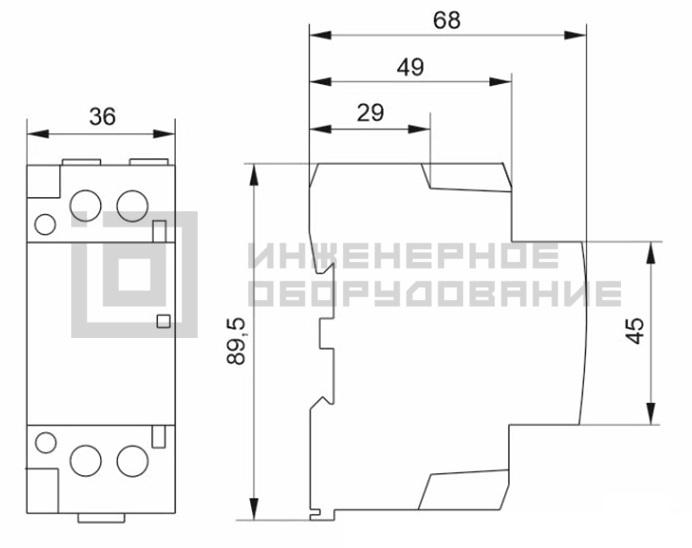

Габаритные размеры КМ40-20М A
Преимущества и особенности контакторов KM
- Установка на DIN-рейку 35 мм ускоряет монтаж в щите.
- Механический ресурс до миллиона циклов рассчитан на частую коммутацию.
- Индикатор состояния помогает быстро проверить положение контактов.
- Низкий шум удобен там, где сеть работает рядом с людьми.
