Шаровой чугунный кран R740F Giacomini
Шаровый чугунный кран R740F Giacomini служит для полного открытия или перекрытия потока в трубопроводе. В корпусе расположен шар со сквозным каналом. При повороте штока на 90° канал совмещается с трубой или разворачивается поперек потока. Такая схема рассчитана на запорный режим; промежуточное положение затвора для регулирования расхода не используют.
Кран применяют, чтобы:
- перекрывать участок трубопровода;
- отделять ветвь системы при обслуживании;
- восстанавливать проход после открытия затвора.
Области применения
- системы отопления и охлаждения;
- системы водоснабжения;
- технологические линии с жидкой или газообразной рабочей средой, совместимой с материалами корпуса и уплотнений.
Эксплуатация допустима в пределах давления и температуры конкретной модели. Перед монтажом трубопровод очищают от окалины и твердых частиц; корпус не должен испытывать недопустимые нагрузки от труб.
Конструкция R740F
Корпус выполнен из серого чугуна, шар и шток — из нержавеющей стали, седла шара — из PTFE. Поток перекрывается поворотом шара вокруг оси штока. Фланцевый корпус образует разъемное соединение с трубопроводом. Серый чугун хорошо формуется при литье и обеспечивает жесткость корпусной детали.
Технические характеристики
| Модель | R740F |
| Бренд | Giacomini |
| Диаметр | 150 |
| Материал | Чугун |
| Тип присоединения | фланцевое |
| Тип затвора | рукоятка |
| Тип прохода | полнопроходной |
| Диапазон рабочих температур, °C | до +120 |
| Давление | Ру16 |
| Вес, кг | 66,5 |
Кран имеет полнопроходное отверстие. Для воды заявлены PN16 и максимальная температура 120 °C; при росте температуры допустимое давление снижается.

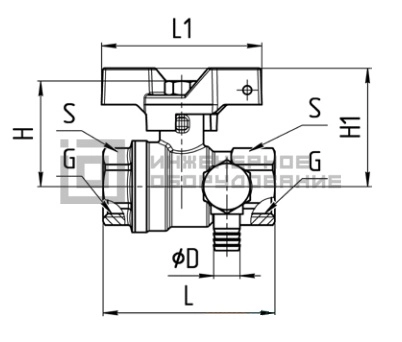

Габаритные размеры
| н/н | DN | G | L, мм | H, мм | L1, мм | H1, мм | S1, мм | S, мм | PN, бар | Масса, г |
| 1013-01 | 15 | 1/2" | 57,5 | 36,2 | 55 | 40,7 | 24 | 24 | 40 | 238 |
Преимущества чугунных шаровых кранов Giacomini
- Фланцевое соединение позволяет снять кран без разрезания трубы.
- Поворот шара на 90° дает четкие положения «открыто» и «закрыто».
- Литой чугунный корпус сочетает жесткость и технологичность изготовления.
- Нержавеющий шар сохраняет стойкость к коррозионному воздействию совместимой среды.
