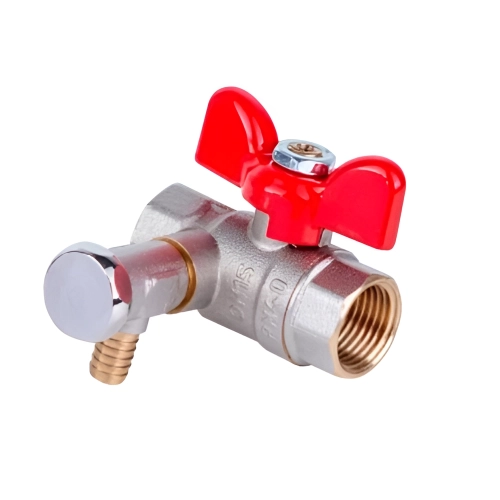

Шаровой латунный кран со спускником РОС
Шаровой латунный кран РОС сочетает отсечение трубопровода со сливом содержимого через спускник. Потоком управляет шар с внутренним каналом. Когда отверстие ориентировано вдоль линии, среда проходит через корпус. Поворот на 90° разворачивает глухую часть шара к каналу и останавливает движение. Управление выполняется через рычаг. Спускное устройство дает отдельный выход для удаления жидкости или газа из закрытого участка без разборки соединения.
Кран используют для:
- перекрытия отдельной части трубопровода;
- удаления оставшейся после отсечения среды;
- снижения остаточного давления перед обслуживанием линии.
Допустимый диапазон рабочих температур составляет от -30 до +150 °C. Рабочая среда не должна разрушать латунь и уплотнения. Давление в линии сохраняют в пределах, установленных производителем для конкретной модели.
Конструкция
Основу корпуса составляет латунь. Материал сочетает коррозионную стойкость в совместимых средах с достаточной механической прочностью и хорошо обрабатывается при формировании резьбы. Внутренний узел включает шар, шток и уплотняющие элементы. Тип подключения — внутренняя резьба, диаметр — 15 мм, резьба — 1/2.Полнопроходной проход определяется соотношением сечения отверстия в шаре и присоединительного канала. Отдельный отвод спускника позволяет удалить содержимое из нужной части линии после ее отсечения.
Технические характеристики
| Диаметр | 15 |
| Давление | Ру40 |
| Резьба | 1/2 |
| Тип присоединения | внутренняя резьба |
| Тип затвора | рычаг |
| Тип прохода | полнопроходной |
| Материал | Латунь |
| Диапазон рабочих температур, °C | от -30 до +150 |
| Вес, кг | 0.23 |
Преимущества латунных кранов со спускником РОС
- спускник дает доступ к содержимому отсеченного участка без демонтажа основного соединения;
- шаровой механизм переводится из открытого положения в закрытое поворотом на четверть оборота;
- латунь хорошо сопротивляется коррозии при контакте с подходящей рабочей средой;
- внутренняя резьба формирует разборное подключение и упрощает обслуживание трубопроводного узла.
