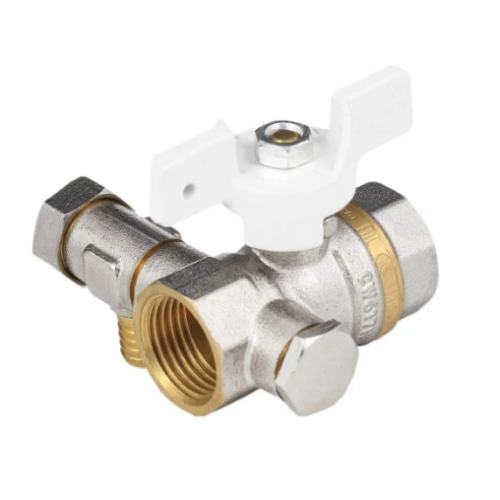

Шаровой латунный кран со спускником 1112 Aquasfera
Шаровой латунный кран 1112 Aquasfera сочетает отсечение трубопровода со сливом содержимого через спускник. Потоком управляет шар с внутренним каналом. Когда отверстие ориентировано вдоль линии, среда проходит через корпус. Поворот на 90° разворачивает глухую часть шара к каналу и останавливает движение. Управление выполняется через рычаг. Спускное устройство дает отдельный выход для удаления жидкости или газа из закрытого участка без разборки соединения.
Кран используют для:
- перекрытия отдельной части трубопровода;
- удаления оставшейся после отсечения среды;
- снижения остаточного давления перед обслуживанием линии.
Кран подходит для холодного и горячего водоснабжения, отопительных контуров, линий сжатого воздуха и технологических систем с совместимыми средами.
Допустимый диапазон рабочих температур составляет от -20 до +150 °C. Рабочая среда не должна разрушать латунь и уплотнения. Давление в линии сохраняют в пределах, установленных производителем для конкретной модели.
Конструкция 1112
Основу корпуса составляет латунь. Материал сочетает коррозионную стойкость в совместимых средах с достаточной механической прочностью и хорошо обрабатывается при формировании резьбы. Внутренний узел включает шар, шток и уплотняющие элементы. Тип подключения — внутренняя резьба, диаметр — 25 мм, резьба — 1.Полнопроходной проход определяется соотношением сечения отверстия в шаре и присоединительного канала. Отдельный отвод спускника позволяет удалить содержимое из нужной части линии после ее отсечения.
Технические характеристики
| Модель | 1112 |
| Диаметр | 25 |
| Давление | Ру40 |
| Резьба | 1 |
| Тип присоединения | внутренняя резьба |
| Тип затвора | рычаг |
| Тип прохода | полнопроходной |
| Материал | Латунь |
| Диапазон рабочих температур, °C | от -20 до +150 |
| Вес, кг | 0.431 |

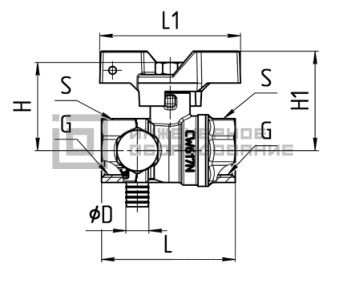

Габаритные размеры
| н/н | DN | G | L, мм | H, мм | L1, мм | H1, мм | S, мм | D, мм | PN, бар | Масса, г |
| 1113-01 | 15 | 1/2" | 52,2 | 34,5 | 55 | 39 | 25 | 9 | 40 | 214 |
Преимущества латунных кранов со спускником Aquasfera
- спускник дает доступ к содержимому отсеченного участка без демонтажа основного соединения;
- шаровой механизм переводится из открытого положения в закрытое поворотом на четверть оборота;
- латунь хорошо сопротивляется коррозии при контакте с подходящей рабочей средой;
- внутренняя резьба формирует разборное подключение и упрощает обслуживание трубопроводного узла.
