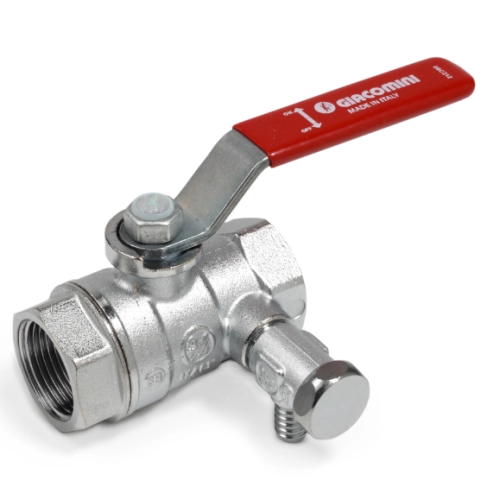

Шаровой латунный кран со спускником R251S Giacomini
Шаровой латунный кран R251S Giacomini сочетает отсечение трубопровода со сливом содержимого через спускник. Потоком управляет шар с внутренним каналом. Когда отверстие ориентировано вдоль линии, среда проходит через корпус. Поворот на 90° разворачивает глухую часть шара к каналу и останавливает движение. Управление выполняется через бабочка. Спускное устройство дает отдельный выход для удаления жидкости или газа из закрытого участка без разборки соединения.
Кран используют для:
- перекрытия отдельной части трубопровода;
- удаления оставшейся после отсечения среды;
- снижения остаточного давления перед обслуживанием линии.
Кран используют в контурах отопления и охлаждения, работающих с водой и водогликолевыми смесями.
Допустимый диапазон рабочих температур составляет до +120 °C. Рабочая среда не должна разрушать латунь и уплотнения. Давление в линии сохраняют в пределах, установленных производителем для конкретной модели.
Конструкция R251S
Основу корпуса составляет латунь. Материал сочетает коррозионную стойкость в совместимых средах с достаточной механической прочностью и хорошо обрабатывается при формировании резьбы. Внутренний узел включает шар, шток и уплотняющие элементы. Тип подключения — внутренняя резьба, диаметр — 20 мм, резьба — 3/4.Неполнопроходной проход определяется соотношением сечения отверстия в шаре и присоединительного канала. Отдельный отвод спускника позволяет удалить содержимое из нужной части линии после ее отсечения.
Технические характеристики
| Модель | R251S |
| Диаметр | 20 |
| Давление | Ру42 |
| Резьба | 3/4 |
| Тип присоединения | внутренняя резьба |
| Тип затвора | бабочка |
| Тип прохода | неполнопроходной |
| Материал | Латунь |
| Диапазон рабочих температур, °C | до +120 |
| Вес, кг | 0.359 |
Габаритные размеры
| Тип | Размер резьбы | Условный проход | A, мм | I, мм | B, мм | J, мм | C, мм | H, мм |
| R250DS | 3/4" | 20 | 69 | 36 | 64 | 18 | 94 | 32 |
Преимущества латунных кранов со спускником Giacomini
- спускник дает доступ к содержимому отсеченного участка без демонтажа основного соединения;
- шаровой механизм переводится из открытого положения в закрытое поворотом на четверть оборота;
- латунь хорошо сопротивляется коррозии при контакте с подходящей рабочей средой;
- внутренняя резьба формирует разборное подключение и упрощает обслуживание трубопроводного узла.
