Канальный вентилятор CFs 125S Shuft (Шуфт) – современное техническое решение для создания систем вентиляции в круглых каналах приточной и вытяжной вентиляции. Принцип работы центробежного вентилятора основан на преобразовании вращательного движения мотор-колеса в направленный воздушный поток, что обеспечивает высокий напор и стабильное перемещение воздуха в помещениях различного назначения: жилых, общественных, административных и производственных. В основе конструкции лежит использование асинхронного двигателя с внешним ротором, обеспечивающего надёжную работу при статической и динамической балансировке в двух плоскостях.
Вентиляторы Shuft применяются в круглых системах вентиляции, где требуется точная регулировка скорости с помощью пятиступенчатых трансформаторов TRE-T или однофазных плавных регуляторов SRE.
Линейка CFs – центробежные вентиляторы с корпусом из холоднокатаной стали, защищённым специальным покрытием. Мотор-колесо MES с пластиковой или металлической крыльчаткой, лопатки которой загнуты назад, повышает эффективность воздушного потока. Асинхронный двигатель с классом защиты IP44 и клеммной коробкой IP55, а также долговечные шариковые подшипники и встроенная термозащита с автоматическим перезапуском гарантируют стабильную работу при минимальных требованиях к обслуживанию.
Ниже приведён дополнительный перечень ключевых преимуществ канального вентилятора Shuft:
- Высокая эффективность перемещения воздуха за счёт преобразования кинетической энергии вращения в стабильный воздушный поток.
- Современная система балансировки двигателя и рабочего колеса, обеспечивающая минимальные вибрации.
- Встроенная термозащита с автоматическим перезапуском, повышающая надёжность при длительной эксплуатации.
- Гибкость в регулировании скорости посредством пятиступенчатых трансформаторов или плавных регуляторов, что позволяет адаптировать работу вентилятора к специфическим требованиям вентиляционных систем.
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/ч |
Максимальный напор, Па |
Напряжение питания, В (50 Гц) |
Мощность, Вт | Рабочий ток, А | Частота вращения, об/мин ном. |
Уровень звуковой мощности, вх./вых./через корпус, дБ(А) |
Температура переме- щаемого воздуха, °С |
| CFs 125S | 385 | 380 | 230 | 65 | 0,3 | 2400 | 66/65/50 | -30...+70 |

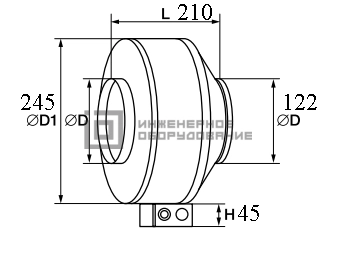

Габаритные размеры, мм
Аэродинамические характеристики
Особенности вентиляторов Shuft серии CFs
- Корпус из холоднокатаной стали с защитным покрытием.
- Мотор-колесо MES с пластиковой или металлической крыльчаткой и загнутыми назад лопатками.
- Асинхронный двигатель с внешним ротором (IP44) и клеммной коробкой IP55.
- Регулирование скорости с помощью трансформаторов TRE-T или регуляторов SRE.
- Применение в круглых каналах вентиляции жилых, общественных, административных и производственных помещений.
Схема электрического подключения
