Канальный вентилятор VIKING 100 Shuft (Шуфт) – компактное решение для систем приточной и вытяжной вентиляции, предназначенное для круглых воздуховодов. Вентиляторы серии VIKING выпускаются в типоразмерах 100 и 160 мм, при этом их толщина не превышает 200 мм, что позволяет использовать их в ограниченных по пространству конструкциях. Корпус изготовлен из оцинкованной стали с дополнительным эмалевым покрытием, обеспечивая высокую коррозионную стойкость и улучшенные аэродинамические, а также шумовые характеристики.
Принцип работы вентилятора основан на центробежном преобразовании энергии вращения крыльчатки с вперёд загнутыми лопатками в давление воздуха. Асинхронный двигатель с внешним ротором, обладающий степенью защиты IP44, и клеммная коробка IP44 обеспечивают стабильную работу системы. Рабочее колесо устанавливается методом непосредственной напрессовки на ротор, а шариковые подшипники не требуют технического обслуживания. Встроенное термореле с автоматическим перезапуском защищает двигатель от перегрева. Регулирование скорости осуществляется с помощью пятиступенчатых трансформаторов TR или однофазных плавных регуляторов SRE, что позволяет подключать несколько вентиляторов при соблюдении номинального тока регулятора.
Особенность моторов вентиляторов VIKING заключается в наличии трёх независимых обмоток, что обеспечивает:
- Объединение в одном корпусе вентиляторов с тремя различными характеристиками.
- Упрощение подбора и наладки вентиляционной системы.
- Возможность корректировки расчетных ошибок проектирования.
Расшифровка наименования
Технические характеристики
| Модель | Максимальный расход, м3/ч |
Максимальное статическое давление, Па |
Электропотребление, Вт |
Рабочий ток, А | Частота вращения, об/мин |
Уровень звуковой мощности, вх./вых./через корпус дБ(А) |
Температура переме- щаемого воздуха, °С |
| VIKING 100 | 230 | 340 | 56 | 0,27 | 2330 | 56/55/41 | -40...+60 |

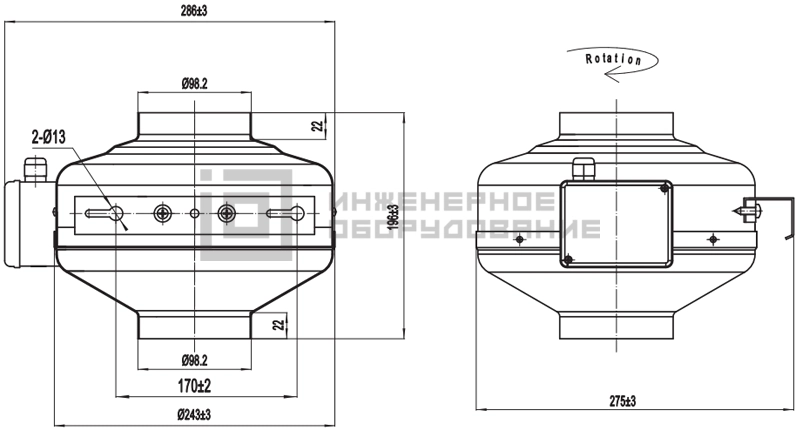

Габаритные размеры, мм
Аэродинамические характеристики
Преимущества вентиляторов Shuft серии VIKING
- Экономия на регуляторе скорости благодаря специально разработанным регуляторам, входящим в комплект.
- Простое и экономное переключение уровней расхода воздуха с сохранением бесшумной работы.
- Новый уровень гибкости в расчете и подборе вентиляционных систем круглого сечения.
- Лёгкость монтажа и управления – вентиляторы поставляются готовыми к подключению, могут устанавливаться в любом положении с использованием комплектующих кронштейнов.
Схема электрического подключения
