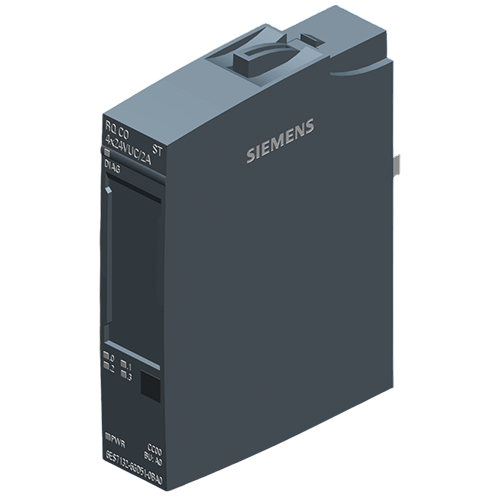

Модуль дискретных выходов Siemens 6ES7132-6GD51-0BA0 серии SIMATIC ET 200SP
Модуль дискретного выхода Siemens 6ES7132-6GD51-0BA0 используют в составе распределенной периферии SIMATIC ET 200SP для управления внешними устройствами по командам контроллера. Он принимает цифровое состояние от системы автоматизации и формирует соответствующий сигнал на выходном канале. К нему подключают реле, клапаны, индикаторы, звуковые оповещатели и другие нагрузки, параметры которых соответствуют характеристикам конкретного исполнения.
Модуль ввода-вывода Siemens помогает организовать управление оборудованием непосредственно в узле распределенной периферии. В линейке ET 200SP применяются электронные исполнения для цепей постоянного тока и модуль релейных выходов с переключающими контактами. Поэтому способ коммутации, наличие гальванического разделения и защитных функций зависят от артикула.
Применение
- управление электромагнитными клапанами и промежуточными реле;
- включение световой и звуковой сигнализации;
- передача команд исполнительным механизмам;
- оснащение шкафов промышленной автоматики;
- построение распределенных узлов SIMATIC.
Модуль вывода применяют там, где контроллеру необходимо независимо управлять несколькими внешними цепями. При проектировании учитывают электрические параметры каждого канала, характер нагрузки и требования к защите, чтобы исключить превышение допустимых значений.
Технические характеристики
| Наименование | 6ES7132-6GD51-0BA0 |
| Применяемые системные блоки | BU тип А0 |
| Номинальное напряжение, В (DC) | 24 |
| Допустимый диапазон, нижний/верхний предел, В | 19,2–28,8 |
| Защита от перепутывания полярности | да |
| Потребление тока, мА | 50 |
| Нормальная рассеиваемая мощность, Вт | 1,2 |
| Количество выходов | 4 |
| Макс. ток на канал/модуль, А | 2/8 |
| Диагностическая функция | да |
| Контроль напряжения питания | да |
| Ширина, мм | 15 |
| Высота, мм | 73 |
| Глубина, мм | 58 |
| Масса, прибл., г | 30 |
| Температура эксплуатации (горизонт.), °C | от -30 до +60 |
| Температура эксплуатации (вертикал.), °C | от -30 до +50 |
