Cамовсасывающий насос Wilo HWJ-203-EM-50-R поверхностного типа
Wilo HWJ-203-EM-50-R — поверхностный самовсасывающий насос центробежной конструкции с одной ступенью. Он забирает чистую воду из колодцев и заглубленных резервуаров, когда источник находится ниже точки установки. После первичного заполнения корпуса гидравлическая часть отводит воздух из всасывающей линии и восстанавливает устойчивую подачу. Высота всасывания достигает 8 м.
В частном доме берет на себя подачу воды в автономной системе водоснабжения. Насос также применяют для полива и орошения, наполнения и опорожнения емкостей, повышения давления в существующей сети.
Серия HWJ — это насосная станция на базе WJ. В комплект входят реле давления, манометр и мембранный бак. Манометр показывает давление в линии, реле управляет рабочими циклами. При снижении давления оно дает команду на пуск агрегата и отключает его после восстановления заданного уровня. Мембранный бак сокращает частоту включений двигателя и сглаживает колебания давления.
Конструкция
Нержавеющую сталь AISI 304 применяют для корпуса гидравлической части, рабочего колеса и вала. Материал защищает контактирующие с водой элементы от коррозии и сохраняет прочность при длительной эксплуатации. Диффузор и инжектор Вило изготовлены из норила. Герметичность в зоне вала поддерживает скользящее торцевое уплотнение с парой трения из керамики и графита. Медная обмотка двигателя оснащена тепловой защитой. При опасном росте температуры защита отключает привод.
Технические характеристики HWJ-203-EM-50-R
| Модель | HWJ-203-EM-50-R |
| Размер напорного патрубка (DNd) | Rp 1 |
| Веc, кг | 17,4 |
| Максимальное рабочее давление, бар | 6 |
| Номинальная частота вращения, об/мин | 2900 |
| Напряжение, В | 230 |
| Максимальная температура перекачиваемой жидкости, °С | 35 |
| Минимальная температура перекачиваемой жидкости, °C | 5 |
| Температура перекачиваемой жидкости, °С | 20 |
| Номинальный ток, А | 5,2 |
| Класс нагревостойкости изоляции | "B" |
| Номинальная мощность, кВт | 0,75 |
| Степень защиты | IP44 |
| Размер всасывающего патрубка (DNs) | Rp 1 |

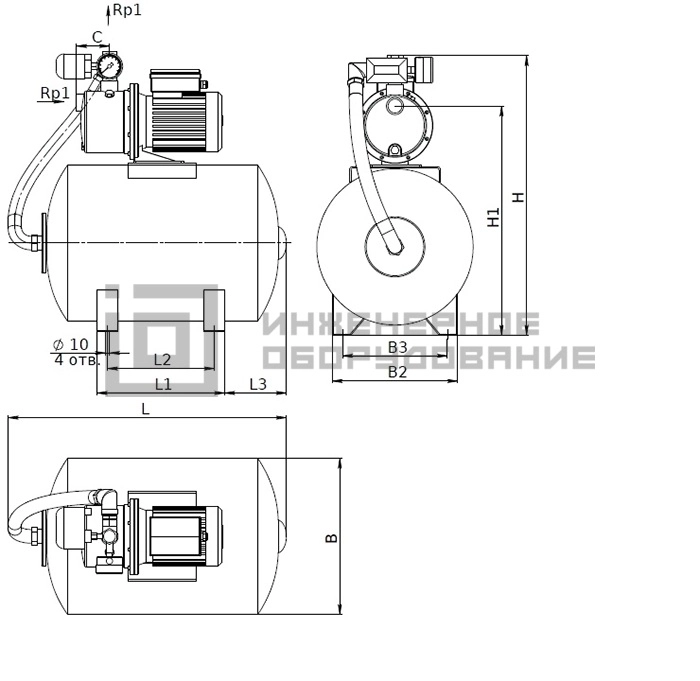

Габаритные размеры
| B | H | H1 | L | L1 | L2 | L3 | B2 | B3 | C |
| 380 | 680 | 558 | 677 | 310 | 260 | 150 | 305 | 255 | 80 |
