Электромоторный привод SAZ31.00 Siemens
Привод SAZ31.00 Siemens представляет собой электрический привод для точного управления клапанами в системах отопления, вентиляции и кондиционирования. Обеспечивает надёжную работу при регулировании воздуха и жидкостей. Небольшие габариты и простота установки делают эту модель идеальным выбором для автоматизации современных инженерных систем.
Серия SAZ Siemens
SAZ (линейные, ~560 Н, 20 мм ход) – вариант для фланцевых клапанов среднего давления. Немного слабее SAX, но достаточно мощный для надёжного закрытия при умеренных перепадах давления.
Конструкция и принцип работы привода SAZ31.00
Привод Сименс основан на электромеханической конструкции, в которой встроенный мотор через редуктор передаёт крутящий момент или поступательное усилие на исполнительный вал. При этом блок управления (двух-/трёхточечный, аналоговый или цифровой) получает управляющий сигнал и обеспечивает точное перемещение заслонки или штока клапана. Если модель с возвратной пружиной, при потере питания заслонка (или клапан) возвращается в заданное безопасное положение за счёт внутреннего пружинного механизма. В исполнениях без возвратной пружины привод фиксирует текущее положение при отключении электроэнергии.

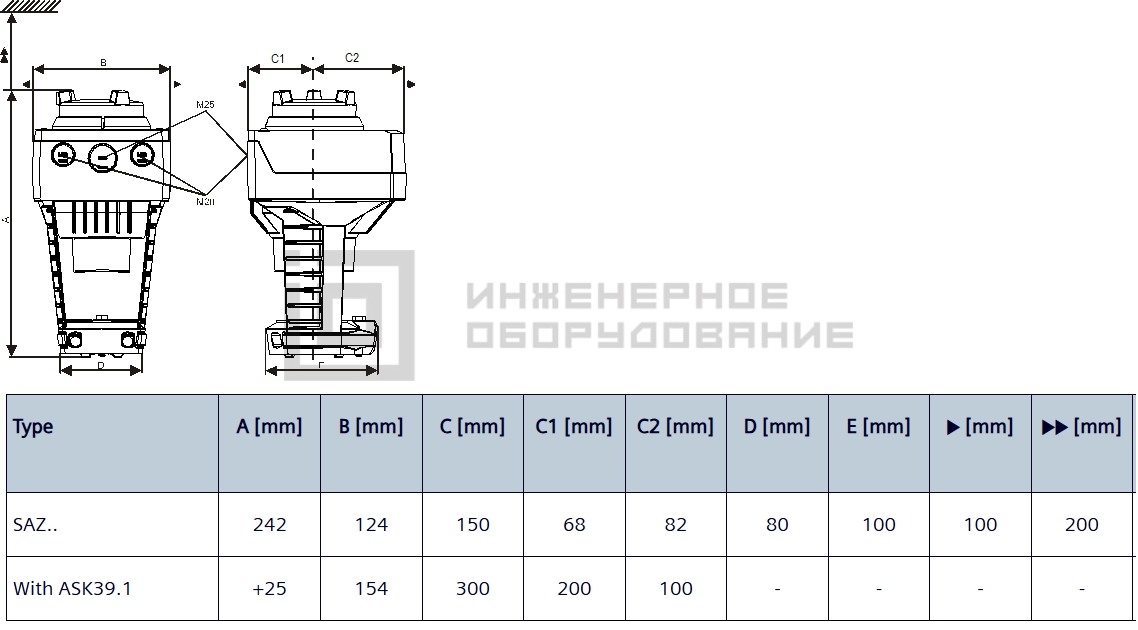

Габаритные размеры привода
Технические характеристики SAZ31.00
| Крутящий момент, Нм | 560 | Наличие пружинного возврата | нет | Время срабатывания, с | 120 | Напряжение, В | 230 | Сигнал позиционирования | 3-позиционный | Степень защиты | IP54 | Размеры (Ш х В х Г), мм | 242x124x150 |
Преимущества приводов Siemens
- Надёжная конструкция с расчётом на длительный ресурс в системах ОВиК.
- Возможность выбора исполнения в зависимости от требований безопасности.
- Широкий диапазон типоразмеров, позволяющий подобрать оптимальный вариант для заслонки или клапана.
- Энергоэффективная работа: сниженное потребление при постоянном удержании.
- Удобный монтаж и совместимость с большинством клапанов Siemens (Сименс) или сторонних производителей.
- Серия SAZ: ~560 Н (20 мм ход), экономичный вариант для фланцевых клапанов PN16.

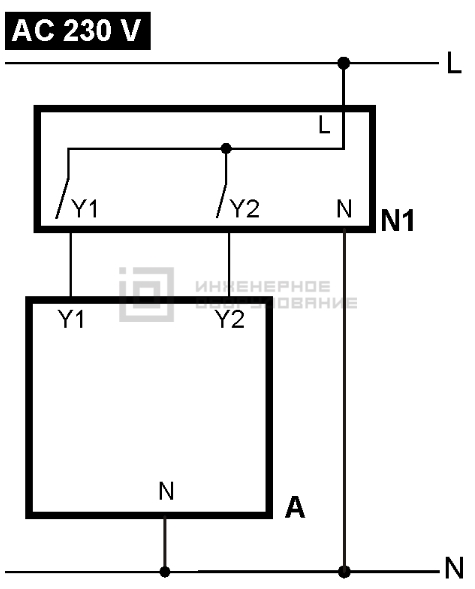

Схема подключения привода
