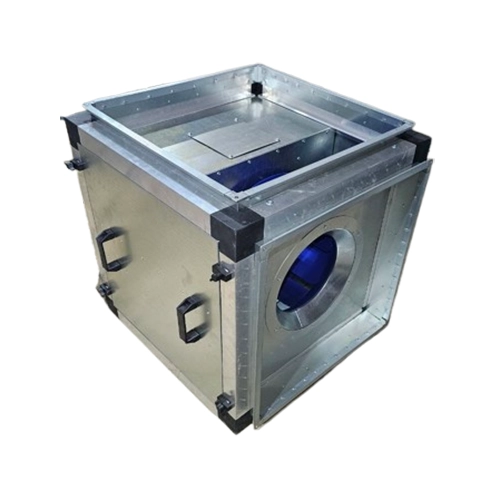

ФРЕШ-КУБ 35-2D.2.2 — радиальный кухонный вентилятор Vanvent для удаления загрязненного воздуха из горячих цехов и вытяжных систем. Вентилятор монтируется в канальную сеть и интегрируется в трассы с квадратным или прямоугольным сечением воздуховодов. Линейка создана специально для тяжелых условий: элементы конструкции не боятся высокой температуры среды, жира, пара и копоти.
Принцип работы
Воздух затягивается внутрь изолированного корпуса и проходит через радиальную крыльчатку. Загнутыми назад лопатками под действием центробежной силы поток закручивается и с напором выталкивается дальше по вентиляционному каналу. Конструкция сохраняет стабильное давление и расход воздуха, даже если сеть имеет большую протяженность или имеет много изгибов.
Конструкция и материалы
Каркас выполнен на базе алюминиевого профиля. Панели изготовлены из оцинкованной стали. Внутренние слои выполнены в виде сэндвич-структуры с тепло- и шумоизоляцией. Используются минеральная вата либо пенополиуретан высокой плотности. Рабочее колесо выполнено из стали или алюминия, с лопатками обратного загиба.
Применяется надежный асинхронный электромотор мощностью 2200Вт. Рабочий узел размещен в полностью изолированном отсеке и надежно отделен от воздушного канала. Инженерное решение исключает контакт обмоток с жировыми парами или раскаленными примесями, защищает мотор от перегрева. Класс защиты оболочки соответствует стандарту IP54, а класс термоизоляции относится к категории F.
Температурный режим: непрерывное перемещение воздушных масс до +120 °C; пиковые кратковременные нагрузки: до +140 °C; нижний предел безопасной эксплуатации: -20 °C.
Области применения
- кухни ресторанов и кафе
- горячие цеха и зоны приготовления пищи
- вытяжные линии кухонных плит и тепловых зон
- системы общественного питания
- залы и цеха с экстремальным температурным режимом

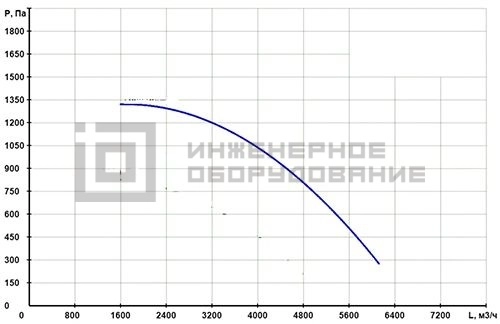

Аэродинамические характеристики
Технические характеристики
| Модель | Напряжение, В | Мощность, Вт | Скорость, rpm | Производительность, куб м/час | Давление, Па | Вес, кг |
| 35-2D2.2 | 380 | 2200 | 2700 | 6500 | 1350 | 68 |
| 31-2D.1.1 | 380 | 1100 | 2840 | 4200 | 1000 | 50 |

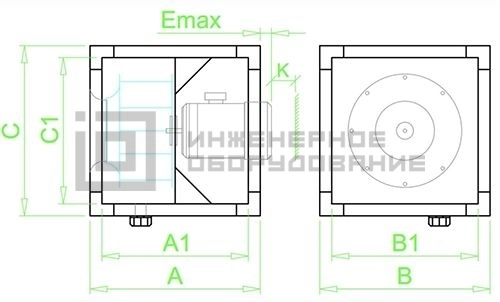

Габаритные размеры
| Модель | A | А1 | В | В1 | С | С1 | Е | К мин. |
| 35-2D.2.2 | 550 | 480 | 550 | 480 | 550 | 480 | 100 | 100 |
Преимущества
- каркасно-панельная схема с алюминиевым профилем
- сэндвич-панели с тепло- и шумоизоляцией
- двигатель вынесен из воздушного потока
- защита от жировых и масляных загрязнений
- сохранение расхода воздуха при росте сопротивления сети
- стабильность параметров при изменении длины воздуховодов
