Центробежный вентилятор VM SYD 180R без двигателя
Центробежный вентилятор VM SYD 180R без двигателя представляет собой радиальный вентилятор с вперед загнутыми лопастями, разработанный для обеспечения эффективного перемещения воздуха в промышленных системах. Это вентилятор-аналог Nicotra Gebhardt ADH E2 0180 двухстороннего всасывания, который успешно используется в центральных кондиционерах и установках очистки воздуха. Диаметр рабочего колеса 180 мм и скорость вращения 4000 об/мин вентилятора SYD допускают гибкую настройку под различные технологические задачи.
Основные области применения:
- системы общеобменной вентиляции;
- воздухообрабатывающие установки;
- промышленные комплексы кондиционирования;
- воздуховодные трассы с повышенными требованиями к потоку.
Особенности серии вентиляторов SYD
- Широкий диапазон объёмного расхода (от 1000 до 100 000 м³/ч).
- Вперед загнутые лопасти, обеспечивающие высокий КПД.
- Пониженный уровень шума за счёт оптимизированной аэродинамики.
- Сниженное энергопотребление при интенсивной работе.
- Возможность адаптации положения корпуса (0°, 90°, 180°, 270°).
Вентиляторы SYD ориентированы на более тяжёлые условия эксплуатации. При этом по уровню дополнительной энергоэффективности и снижению шума серия SYD немного уступает SYQ, зато превосходят SYT по устойчивости в условиях повышенной нагрузки.

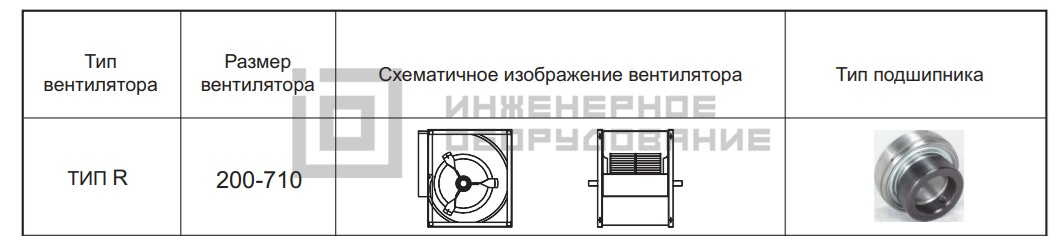

Конструкция
- Корпус: выполнен из горячецинкованной стали; боковые части включают аэродинамические впускные конусы.
- Рабочее колесо: радиальный вентилятор VM SYD 180R оснащён стальным колесом с вперед загнутыми лопастями; обеспечивает стабильный поток воздуха с малым уровнем шума.
- Рама: изготавливается из стальных уголков; для типа K предусмотрено защитное покрытие.
- Подшипники: используются шариковые узлы с герметичной смазкой, обладающие ресурсом свыше 100 000 часов.
- Вал: изготавливается из углеродистой стали марки 40 Cr; первая критическая скорость вращения выше рабочей не менее чем в 1,4 раза.
- Выходной фланец: оцинкованный элемент, крепящийся бессварочным способом TOX.
Технические характеристики VM SYD 180R
| Диаметр рабочего колеса, мм | Момент инерции, кг/м2 | Предельная скорость вращения, об/мин | Максимальная потребляемая мощность, кВт | Пределы температуры воздуха, ℃ | Масса вентилятора, кг |
| 180 | 0,015 | 4000 | 3 | -20 … +85 | 7,8 |
Особенности эксплуатации и обслуживания
При установке промышленного вентилятора следует убедиться в правильном позиционировании корпуса и отсутствии контакта рабочего колеса с неподвижными элементами. Необходимо проверить соосность и параллельность валов вентилятора и двигателя, а также отрегулировать натяжение ремней согласно рекомендациям производителя. Для повышения срока службы требует периодической ревизии подшипников с проверкой смазки и отсутствием признаков перегрева. При обнаружении чрезмерных шумов или вибраций важно остановить центробежный вентилятор и устранить выявленные несоосности либо повреждения. Соблюдение регламентных работ по обслуживанию гарантирует стабильную работу радиального вентилятора VM в течение длительного срока без существенных потерь эффективности.
