Насос для отопления Wilo NOZ 30/9 EM S3 с мокрым ротором
Циркуляционный насос Wilo NOZ 30/9 EM S3 работает по центробежному принципу и имеет мокрый ротор, который контактирует с рабочей средой. Жидкость омывает ротор и подшипники, отводит тепло и снижает механический шум. В системе отопления оборудование поддерживает движение теплоносителя и помогает сохранять расчетную температуру на удаленных ветвях. Стабильная циркуляция распределяет тепло по контуру. Ступенчатое переключение скоростей дает возможность менять производительность под текущую нагрузку. Подсоединение к трубопроводу резьбовое.
Конструкция
- Материал корпуса гидравлики зависит от серии: чугун, латунь или бронза.
- Для рабочего колеса применяют термостойкий полимер.
- Вал изготавливают из нержавеющей стали или керамики в зависимости от исполнения.
- Рабочая среда омывает и смазывает подшипники.
- В трехскоростных версиях клеммная коробка оснащена переключателем частоты вращения.
Технические характеристики NOZ 30/9 EM S3
| Модель | NOZ 30/9 EM S3 |
| Размер напорного патрубка (DNd) | G 2 PN10 |
| Веc, кг | 7 |
| Максимальное рабочее давление, бар | 10 |
| Номинальная частота вращения, об/мин | 2900 |
| Напряжение, В | 230 |
| Максимальная температура перекачиваемой жидкости, °С | 110 |
| Минимальная температура перекачиваемой жидкости, °C | 2 |
| Температура перекачиваемой жидкости, °С | 20 |
| Номинальный ток, А | 1,5 |
| Класс нагревостойкости изоляции | "H" |
| Степень защиты | IP44 |
| Размер всасывающего патрубка (DNs) | G 2 PN10 |
| Уровень звукового давления, дБ(А) | 50 |
| Защита электродвигателя от перегрева | биметаллическая пластина |
| Тип двигателя | Асинхронный (AC) |

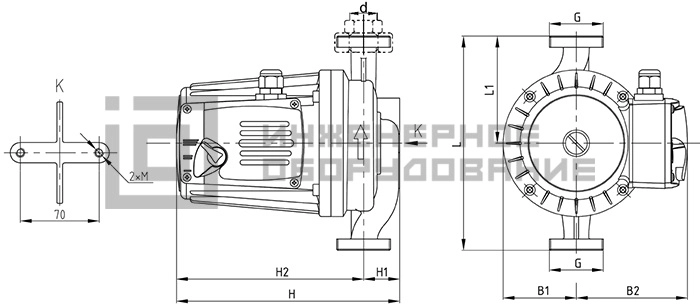

Габаритные размеры
| H | H1 | L | d | H2 | L1 | G | B1 | B2 | M |
| 214 | 49 | 180 | 1 ¼“ | 165 | 90 | 2“ | 68 | 99 | М8 |
Монтаж и подсоединение
Оборудование Вило монтируют на трубопровод. Вал электродвигателя располагают строго горизонтально. Стрелка на корпусе должна совпадать с направлением потока. До и после монтажного узла ставят отсечную арматуру, чтобы обслуживать оборудование без опорожнения всей системы. Клеммную коробку размещают так, чтобы конденсат не попадал на электрическую часть.
