Насос для отопления Wilo NOZ 40/16 EM с мокрым ротором
Циркуляционный насос Wilo NOZ 40/16 EM работает по центробежному принципу и имеет мокрый ротор, который контактирует с рабочей средой. Жидкость омывает ротор и подшипники, отводит тепло и снижает механический шум. В системе отопления оборудование поддерживает движение теплоносителя и помогает сохранять расчетную температуру на удаленных ветвях. Стабильная циркуляция распределяет тепло по контуру. Ступенчатое переключение скоростей дает возможность менять производительность под текущую нагрузку. Подсоединение к трубопроводу фланцевое.
Прочный чугунный корпус гидравлической части рассчитан на длительную работу в тепловом контуре. Ручной трехступенчатый переключатель задает один из трех режимов частоты вращения. Производительность можно скорректировать под сезонную нагрузку здания. Исполнение применяют в радиаторных системах и контурах теплого пола.
Конструкция
- Материал корпуса гидравлики зависит от серии: чугун, латунь или бронза.
- Для рабочего колеса применяют термостойкий полимер.
- Вал изготавливают из нержавеющей стали или керамики в зависимости от исполнения.
- Рабочая среда омывает и смазывает подшипники.
- В трехскоростных версиях клеммная коробка оснащена переключателем частоты вращения.
Технические характеристики NOZ 40/16 EM
| Модель | NOZ 40/16 EM |
| Размер напорного патрубка (DNd) | DN40 PN6/10 |
| Веc, кг | 16,9 |
| Максимальное рабочее давление, бар | 10 |
| Номинальная частота вращения, об/мин | 2900 |
| Напряжение, В | 230 |
| Максимальная температура перекачиваемой жидкости, °С | 110 |
| Минимальная температура перекачиваемой жидкости, °C | 2 |
| Температура перекачиваемой жидкости, °С | 20 |
| Номинальный ток, А | 4,9 |
| Класс нагревостойкости изоляции | "H" |
| Степень защиты | IP44 |
| Размер всасывающего патрубка (DNs) | DN40 PN6/10 |
| Уровень звукового давления, дБ(А) | 55 |
| Защита электродвигателя от перегрева | биметаллическая пластина |
| Тип двигателя | Асинхронный (AC) |

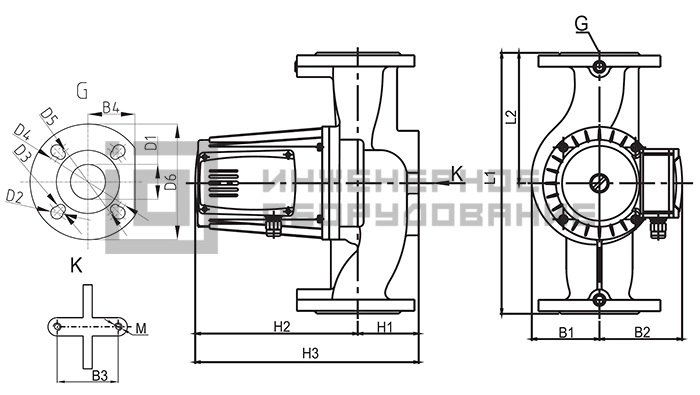

Габаритные размеры
| H1 | H2 | H3 | L1 | L2 | B1 | B2 | M | B3 | B4 | D1 | D2 | D3 | D4 | D5 | D6 |
| 65 | 232 | 297 | 250 | 125 | 80 | 154 | 10 | 80 | 60 | 40 | 17 | 13 | 110 | 100 | 150 |
Монтаж и подсоединение
Оборудование Вило монтируют на трубопровод. Вал электродвигателя располагают строго горизонтально. Стрелка на корпусе должна совпадать с направлением потока. До и после монтажного узла ставят отсечную арматуру, чтобы обслуживать оборудование без опорожнения всей системы. Клеммную коробку размещают так, чтобы конденсат не попадал на электрическую часть.
