Описание задвижки МЗТА 30с941нж
Задвижка МЗТА 30с941нж диаметром 50 мм перекрывает поток рабочей среды в трубопроводе. Запирающая часть перемещается поперек прохода. В клиновой конструкции клин опускается между седлами корпуса, в шиберной проход перекрывает плоский нож. При полном открытии запирающая часть выводится из проходного сечения.
Задвижку используют для:
- полного перекрытия потока;
- отключения отдельного участка трубопровода;
- отсечения рабочей среды при ремонте и обслуживании линии;
- управления потоком в составе трубопроводной системы.
Задвижка работает с водой, паром, газом, нефтепродуктами, суспензиями или другой рабочей средой, разрешенной для конкретной модели. Рабочая температура составляет от -40 до +425 °C. Корпус выполнен из стали. Клиновая задвижка имеет фланцевое присоединение.
Устройство стальной задвижки
Основные элементы конструкции: корпус, запирающая часть, шпиндель или шток, уплотнения и узел управления. В клиновой модели поток перекрывает клин. Клин имеет эластомерное покрытие, которое обеспечивает плотный контакт с седлами.
На задвижке предусмотрен присоединительный узел для электропривода. После установки привод воздействует на механизм перемещения запирающей части.

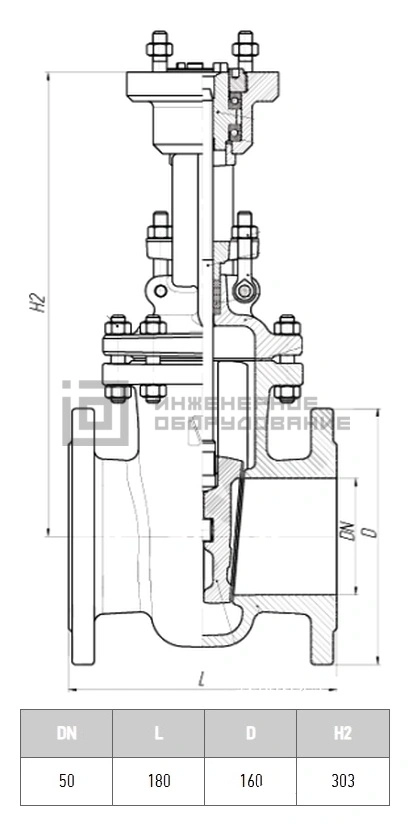

Габаритные размеры
Преимущества задвижек МЗТА
- Полное перекрытие рабочей среды, что повышает безопасность эксплуатации системы.
- Прямолинейный проход при открытом положении.
- Корпус из материала стали выдерживает длительную эксплуатацию в агрессивных средах.
- Ручное управление или возможность установки привода.
- Обрезиненный клин.
- Простая установка, не требующая особых навыков и инвентаря.
