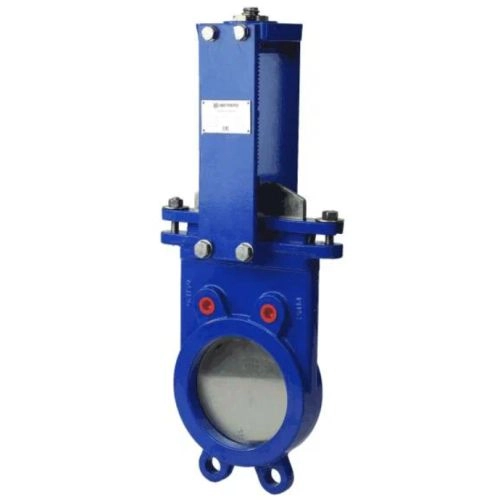

Описание задвижки Benarmo 107-9939
Задвижка Benarmo 107-9939 диаметром 350 мм перекрывает поток рабочей среды в трубопроводе. Запирающая часть перемещается поперек прохода. В клиновой конструкции клин опускается между седлами корпуса, в шиберной проход перекрывает плоский нож. При полном открытии запирающая часть выводится из проходного сечения.
Задвижку используют для:
- полного перекрытия потока;
- отключения отдельного участка трубопровода;
- отсечения рабочей среды при ремонте и обслуживании линии;
- управления потоком в составе трубопроводной системы.
Задвижка работает с водой, паром, газом, нефтепродуктами, суспензиями или другой рабочей средой, разрешенной для конкретной модели. Корпус выполнен из чугуна. Шиберная задвижка устанавливается межфланцевым способом.

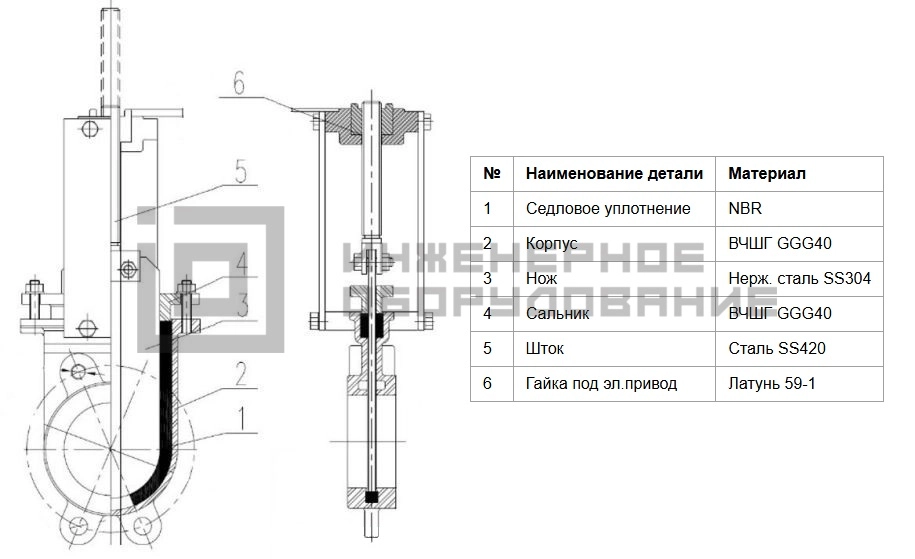

Устройство чугунной задвижки
Основные элементы конструкции: корпус, запирающая часть, шпиндель или шток, уплотнения и узел управления. В шиберной модели запирающую функцию выполняет металлический нож.

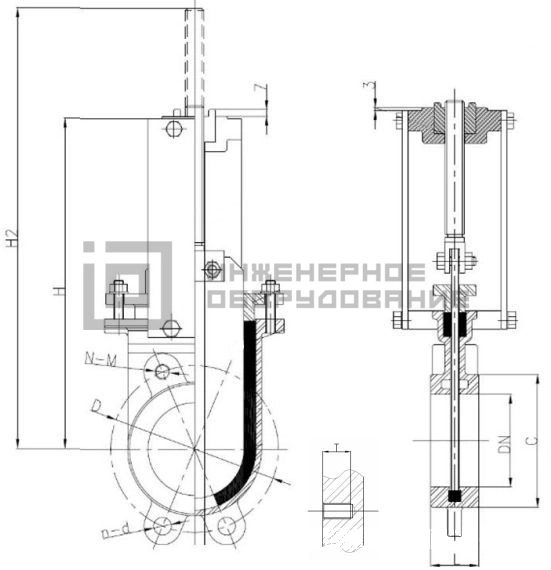

Габаритные размеры
| Артикул | Ду | Ру, МПа | D | Н | Н2 | С | L | N-M | n-Ød | Т |
| Benarmo_107-9939 | 350 | 10 | 460 | 965 | 1335 | 419 | 78 | 12-М20 | 12-24 | 18 |
Преимущества задвижек Benarmo
- Полное перекрытие рабочей среды, что повышает безопасность эксплуатации системы.
- Прямолинейный проход при открытом положении.
- Корпус из материала чугуна выдерживает длительную эксплуатацию в агрессивных средах.
- Ручное управление или возможность установки привода.
- Обрезиненный клин.
- Простая установка, не требующая особых навыков и инвентаря.
