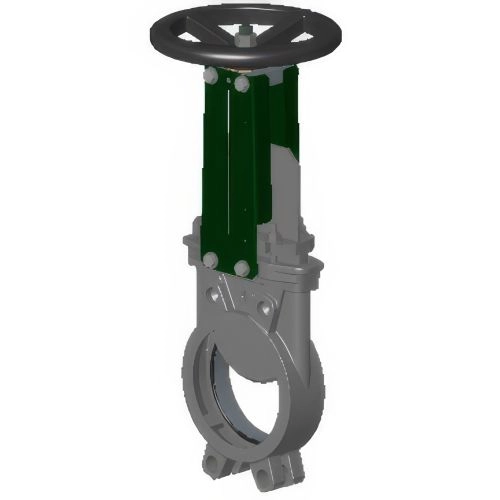

Описание задвижки Tecofi VG6400-001EP
Задвижка Tecofi VG6400-001EP диаметром 600 мм перекрывает поток рабочей среды в трубопроводе. Запирающая часть перемещается поперек прохода. В клиновой конструкции клин опускается между седлами корпуса, в шиберной проход перекрывает плоский нож. При полном открытии запирающая часть выводится из проходного сечения.
Задвижку используют для:
- полного перекрытия потока;
- отключения отдельного участка трубопровода;
- отсечения рабочей среды при ремонте и обслуживании линии;
- управления потоком в составе трубопроводной системы.
Задвижка работает с водой, паром, газом, нефтепродуктами, суспензиями или другой рабочей средой, разрешенной для конкретной модели. Корпус выполнен из нержавеющей стали. Шиберная задвижка устанавливается межфланцевым способом.

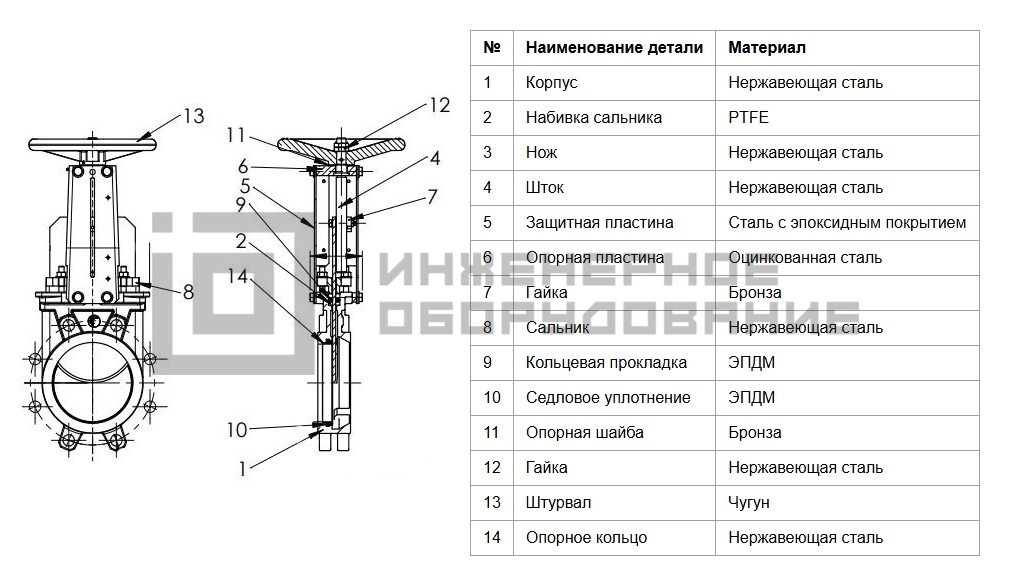

Устройство стальной задвижки
Основные элементы конструкции: корпус, запирающая часть, шпиндель или шток, уплотнения и узел управления. В шиберной модели запирающую функцию выполняет металлический нож.

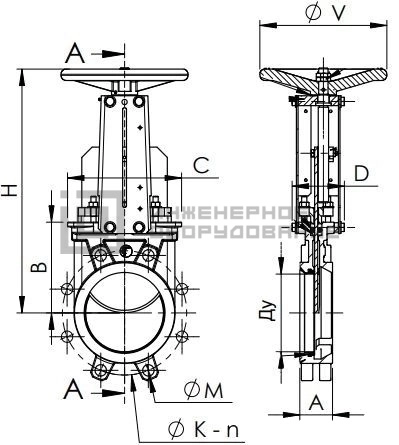

Габаритные размеры
| Артикул | Ду | A | B | C | D | ØV | H | ØK | n | ØM |
| VG6400-001EP0600 | 600 | 110 | 592 | 716 | 290 | 500 | 1432 | 725 | 20 | 14-M27 |
Преимущества задвижек Tecofi
- Полное перекрытие рабочей среды, что повышает безопасность эксплуатации системы.
- Прямолинейный проход при открытом положении.
- Корпус из материала нержавеющей стали выдерживает длительную эксплуатацию в агрессивных средах.
- Ручное управление или возможность установки привода.
- Обрезиненный клин.
- Простая установка, не требующая особых навыков и инвентаря.
